Opel Tigra I (1993-2000) – sigorta kutusu

İçindekiler

Sigorta ve Röle Şeması – Opel Tigra I

Üretim yıllarını kapsar:

1993, 1994, 1995, 1996, 1997, 1998, 1999 ve 2000.

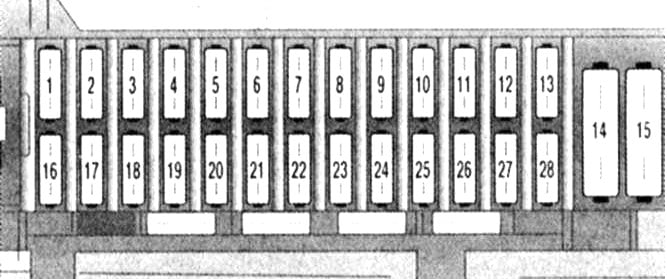

Sürücünün tarafında, gösterge panelinin altında, koruyucu bir kapağın arkasında bulunur.

Açıklama

1	20A Acil alarm, hırsızlık sireni, iç aydınlatma ve bagaj aydınlatması
2	10A Otomatik şanzıman
3	30A Isıtmalı arka cam, hırsızlık koruması
4	10A Gündüz farları
5	10A Otomatik şanzıman
Reklam
6	10A Geri vites lambaları ve arka sis lambaları
7	Klima 30A
8	20A Sol konum lambası, sol arka konum lambası
9	Açılır tavan 20A
10	10A Sol far yüksek ışık
11	30A Far yıkayıcı
12	10A Sol far alçak ışık, far seviyelendirme
13	20A Tek kilit
14	40A Isıtmalı arka cam
15	30A Isıtıcı fan ve A/C
16	30A Ön silecek
17	10A Radyo alıcısı, bilgi ekranı, sinyal cihazları, A/C, bagaj aydınlatması, elektrikli cam kaldırıcılar, dış aynaların ayarı, güç direksiyonu
18	20A Tek kilit, geri vites lambaları, hız göstergesi, AT, ısıtmalı koltuklar ve arka cam, sigara açacağı
19	Farlar 10A K/L, gündüz farları
20	30A A/C fanı
21	15A Stop lambaları ve alarmlar
22	10A ABS
23	10A Sağ konum lambası, sağ arka konum lambası, plaka aydınlatması;
24	Klima 15A
25	10A Sağ far yüksek ışık
Reklam
26	20A Yakıt pompası, yakıt enjeksiyon sistemi
27	10A Sağ far alçak ışık, far seviyelendirme
28	Camlar 30A

Açıklama

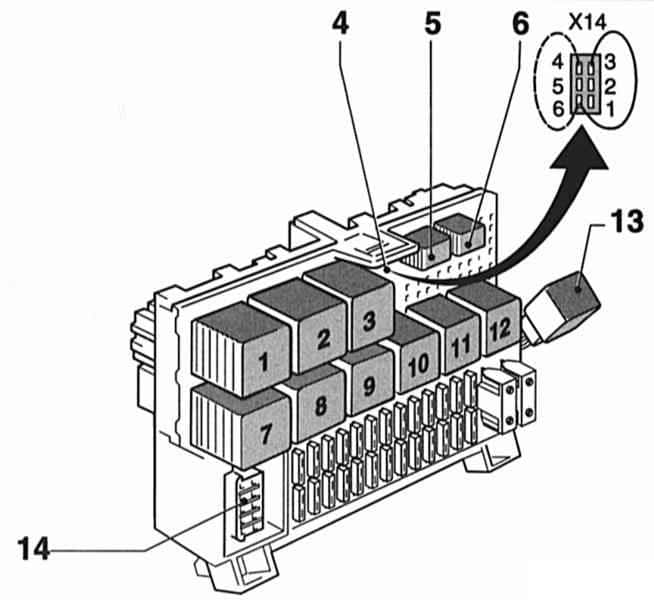

Blokların yapısı ve elemanlarının kullanımı, sunulanlardan farklılık gösterebilir ve üretim yılı ile aracın donanım seviyesine bağlıdır.

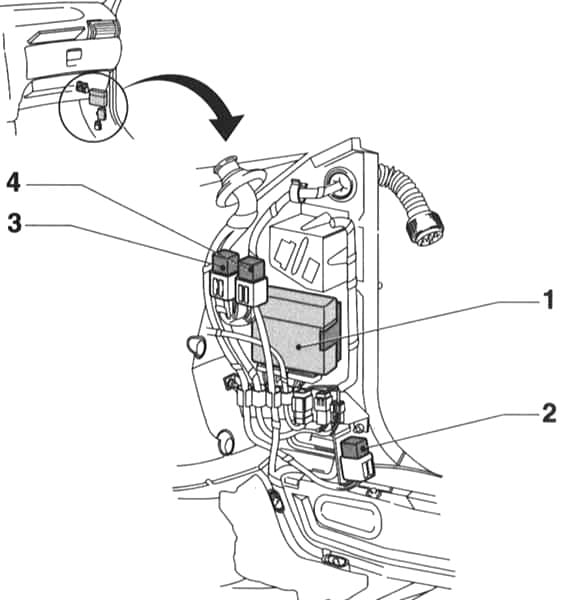

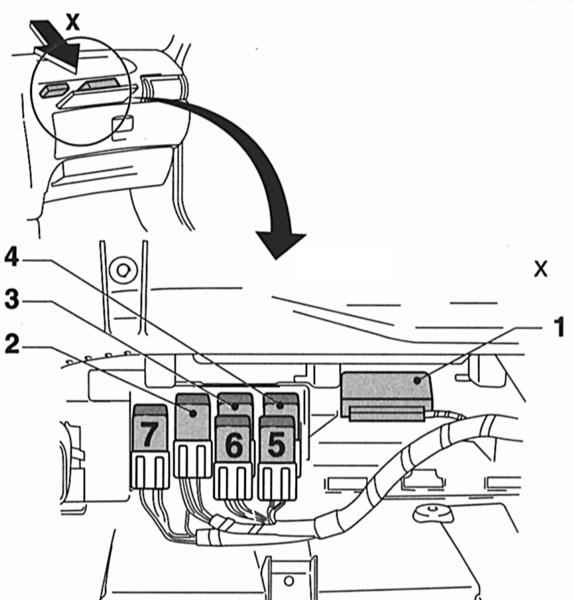

Torpidonun üstünde bulunur.

Açıklama

Kondansatör fanı K/V rölesi (1995 yılına kadar)
Kondansatör fanı K/V rölesi II (1995 yılına kadar) veya K/V rölesi (1996 yılından itibaren)
Kondansatör fanı K/V rölesi III (1995 yılına kadar)

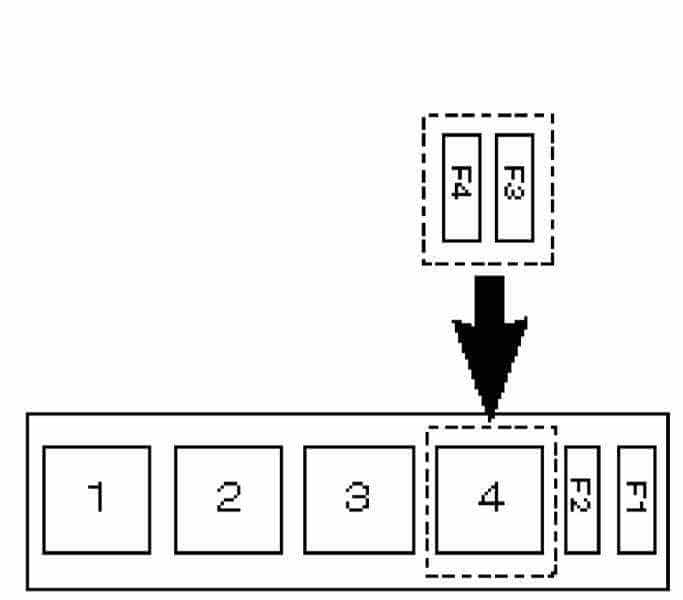

Bu cihaz sağ egzoza sabitlenmiştir, iç bir şerit ile kapatılmıştır.

Açıklama

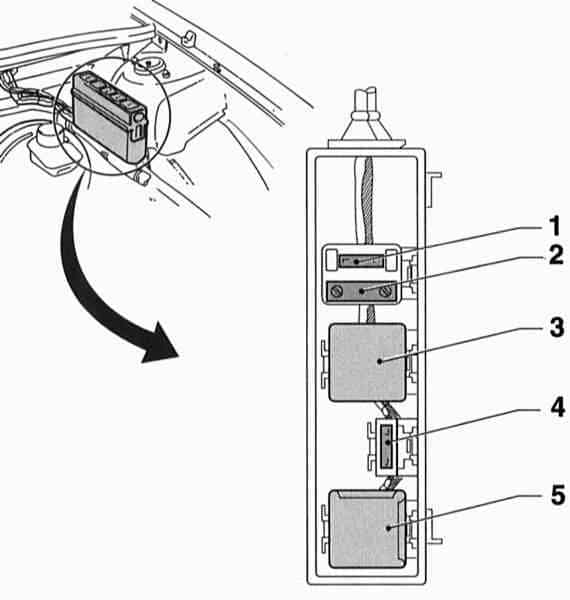

Motor bölmesinin sol tarafında bulunur.

Açıklama

Açıklama
