Toyota Highlander Hybrid (2006-2016) – sigorta kutusu

Demir Emre

Bu makalede Toyota Highlander Hybrid (2006–2016) sigorta kutusu diyagramlarını bulacak, aracın içindeki sigorta panellerinin nerede olduğunu keşfedecek ve her bir sigortanın ataması ve düzeni hakkında ayrıntılı bilgiler alacaksınız.

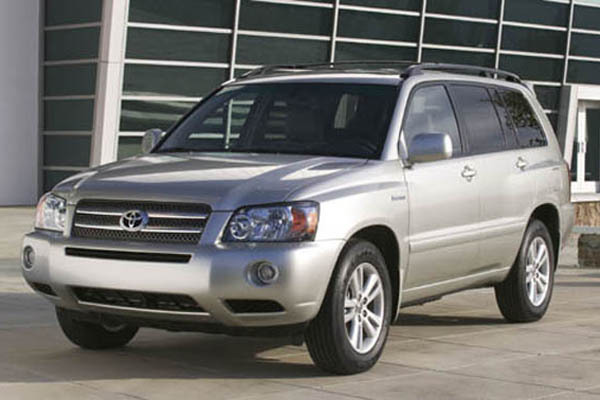

Toyota Highlander Hybrid (2006-2007) – sigorta şeması

Üretim yılı: 2006, 2007.

Toyota Highlander XU50 (2013-2016) sigara içme sigortası (priz) gösterge panelindeki sigorta kutusunda 36 numaralı sigortadır.

Motor bölmesi

Toyota Highlander Hybrid – sigortalar – motor bölmesi

Motor bölmesi

Toyota Highlander Hybrid – sigortalar – motor bölmesi

Motor bölmesi

Toyota Highlander Hybrid – sigortalar – motor bölmesi

Gösterge paneli

Toyota Highlander Hybrid – sigortalar – gösterge paneli

Sigortalar (tip A)

Sigorta Amp [A] Açıklama
1 ETCS 10 Hibrit sistem
2 DC / DC − S 10 Hibrit sistem
3 ABS NO.2 10 Elektronik fren sistemi
4 ABS NO.1 10 Elektronik fren sistemi
5 BATT FAN 15 Hibrit sistem
6 ABS NO.3 15 Elektronik fren sistemi
7 OIL PUMP 10 Şanzıman sıvı soğutma sistemi
8 ST 7,5 Hibrit sistem
9 RR HTR 15 Arka ısıtma sistemi
10 DRL 7,5 Gündüz farları sistemi
11 H-LP L LWR 15 Sol far (düşük ışık)
12 H-LP L UPR 15 Sol far (yüksek ışık)
13 H − LP R UPR 15 Sağ far (yüksek ışık)
14 PWR OUTLET NO.2 20 Güç prizi (115 VAC)
15 TOWING 20 Römork ışıkları
16 HAZ 15 Sinyal lambaları;

Acil ışıklar.
17 SECURITY 15 Hırsızlık önleme sistemi
18 AM2 NO.1 30 “IGN”, “IG2” ve “ST” sigortaları
19 MPX-B1 7,5 Elektrik direksiyonu sistemi
20 HORN 10 Klaksiyon
21 RADIO NO.1 25 Ses sistemi
22 ECU−B NO.1 7,5 Hırsızlık önleme sistemi;

İklimlendirme sistemi;

Göstergeler ve ölçüm cihazları;

Elektrikli açılır tavan;

Motor immobilizasyon sistemi;

Multiplex iletişim sistemi.
23 DOME 10 Kişisel aydınlatma;

İç aydınlatma;

Hoş geldin ışığı;

Ateşleme ışığı;

Kablosuz uzaktan kumanda sistemi;

Göstergeler ve ölçüm cihazları;

Navigasyon sistemi.
24 DOOR NO.1 25 Elektrikli kilit sistemi
25 A / F 25 Hava / yakıt kontrol sistemi
26 CRT 7,5 Arka koltuk eğlence sistemi;

Navigasyon sistemi ekranı.
27 H − LP R LWR 15 Sağ far (düşük ışık)
28 INV W / P 15 Hibrit sistem
29 IGCT NO.5 10 Hibrit sistem
30 WATER PUMP 10 İklimlendirme sistemi
31 IGCT NO.4 10 Emisyon kontrol sistemi;

Şanzıman kontrol sistemi;

Hava / yakıt kontrol sistemi.
32 IGCT NO.3 10 Hibrit sistem, yakıt pompası
33 IGCT NO.2 10 Hibrit sistem
34 IGN 10 Göstergeler ve işaretler;

SRS hava yastığı sistemi;

Hibrit sistem;

Elektronik fren sistemi;

Motor immobilizasyon sistemi.
35 RAD NO.2 7,5 Ses sistemi;

Arka koltuk eğlence sistemi;

Navigasyon sistemi;

İklimlendirme sistemi;

Multiplex iletişim sistemi.
36 CIG 15 Ateşleyici
37 P RR DOOR 20 Elektrikli pencereler
38 PWR OUTLET1 15 Güç prizi (12 VDC)
39 FR FOG 20 Ön sis farları
40 ECU-IG 10 Elektronik fren sistemi;

Şanzıman kontrolü;

Elektrik direksiyonu;

Hırsızlık önleme sistemi.
41 WIPER 25 Cam silecekleri
42 D RR DOOR 20 Elektrikli pencereler
43 D FR DOOR 25 Elektrikli pencereler;

Pencere kilitleme sistemi;

Pencere iç aydınlatması.
44 S/ROOF 20 Elektrikli açılır tavan
45 HEATER 10 İklimlendirme;

Arka ısıtma;

Arka cam buharlaşma önleyici;

Hibrit sistem.
46 IG1 7,5 Hibrit sistem;

Elektrikli kilit sistemi;

Multiplex iletişim sistemi;

Hava yastığı açma ve kapama göstergeleri;

Sinyal lambaları;

Geri vites lambaları;

Dış dikiz aynalarında buharlaşma önleyiciler;

Otomatik karartmalı iç dikiz aynası;

Güç prizi (115 VAC);

Koltuğu ısıtıcılar;

Navigasyon sistemi.
47 RR WIP 15 Arka cam silecekleri
48 STOP 20 Dur ışıkları;

Yüksek dur ışığı;

Elektronik fren sistemi;

Şanzıman kontrol sistemi;

Hibrit sistem.
49 OBD 7,5 Otomatik tanı sistemi
50 SEAT HTR 15 Koltuğu ısıtıcılar
51 IG2 15 Çok noktalı yakıt enjeksiyon sistemi;

Sıralı çok noktalı yakıt enjeksiyon sistemi;

Motor ateşleme sistemi.
52 WASHER 20 Ön cam yıkayıcı;

Arka cam yıkayıcı.
53 FUEL OPN 7,5 Yakıt deposu kapağını açma sistemi
54 FR DEF 20 Ön cam buharlaşma önleyici;

Dikiz aynası buharlaşma önleyicileri.
55 P FR DOOR 20 Elektrikli pencereler;

Pencerelerin ek aydınlatması.
56 TAIL 10 Konum lambaları;

Arka lambalar;

Yan işaret lambaları;

Plaka lambaları;

Ön sis farları.
57 PANEL 7,5 Gösterge paneli aydınlatması
Okumak  Toyota Yaris I (1999-2005) – sigorta kutusu

Sigortalar (tip B)

Sigorta Amp [A] Açıklama
58 ABS MTR2 30 Elektronik fren sistemi
59 ABS MTR1 30 Elektronik fren sistemi
60 HEATER 50 İklimlendirme sistemi;

“SU POMPASI” sigortası
61 RR HTR 30 Arka ısıtma sistemi
62 RR DEF 30 Arka cam buharlaşma önleyici
63 RDI FAN NO.1 40 Elektrik soğutma fanı
64 RDI FAN NO.1 40 Elektrik soğutma fanı
65 MAIN 40 “H-LP L LWR”, “H-LP L UPR”,

“H-LP R LWR”, “H-LP R UPR” ve “DRL” sigortaları.
66 IGCT NO.1 50 “INV W / P”, “IGCT No. 2”, “IGCT No. 3”,

“IGCT No. 4” ve “IGCT No. 5” sigortaları
67 AM1 40 “ECU − IG”, “WASHER”, “IG1”,

“WIPER”, “RR WIP”, “HEATER (10 A)”,

“RAD NO.2” ve “CIG” sigortaları
68 POWER 30 Elektrikli koltuk

Sigortalar (tip C)

Sigorta Amp [A] Açıklama
69 DC / DC 120 Hibrit sistem

Toyota Highlander Hybrid (2008) – sigorta kutusu şeması

Üretim yılı: 2008.

Toyota Highlander Hybrid (2008) sigara içme sigortası (priz) gösterge panelindeki sigorta kutusunda 27 ve 28 numaralı sigortalardır.

Motor bölmesi

Tip A (sigorta kutusu kapağının arkasında)

Toyota Highlander Hybrid – sigortalar – motor bölmesi (tip A – kapak)

Tip A (sigorta kutusu)

Toyota Highlander Hybrid – sigortalar – motor bölmesi (tip A – sigorta kutusu)
Sigorta Amp [A] Açıklama
1 SPARE 7,5 Yedek sigorta
2 SPARE 15 Yedek sigorta
3 SPARE 25 Yedek sigorta
4 DEF RLY 10 Arka cam buharlaşma önleyici
5 MIR HTR 20 MIR HTR (15 A)
6 P/OUT 20 Güç prizi
7 DOOR 1 25 Multiplex iletişim sistemi
8 IGCT NO.3 10 Çok noktalı enjeksiyon;

Sıralı çok noktalı enjeksiyon sistemi.
9 EFI NO.3 10 Çok noktalı enjeksiyon;

Sıralı çok noktalı enjeksiyon sistemi.
10 INJ NO.1 15 Başlatma sistemi
11 INJ NO.2 10 Çok noktalı enjeksiyon;

Sıralı çok noktalı enjeksiyon sistemi.
12 HTR 50 İklimlendirme sistemi
13 FAN NO.2 50 Elektrik soğutma fanı
14 FAN NO.1 50 Elektrik soğutma fanı
15 RR CLR 40 İklimlendirme sistemi
16 RR DEF 30 Arka cam buharlaşma önleyici
17 PBD 30 Arka kapı beslemesi
18 DC / DC 140 MIR HTR, P/OUT, DOOR 1,

HTR, RR DEF, FAN MAIN,

PTC NO.1, RR CLR, PTC NO.2,

PTC NO.3, PBD
19 EPS 80 Elektrik direksiyonu
20 ABS MTR1 50 Fren sistemi
21 ABS MTR2 50 Fren sistemi
22 CRT 10 Arka koltuk eğlence sistemi
23 RADIO1 15 Ses sistemi
24 ECU-B 10 Direksiyon sensörü;

Göstergeler ve ölçüm cihazları;

İklimlendirme sistemi;

Ana ECU ünitesi;

Uzaktan kumanda;

Akıllı anahtar sistemi;

Arka kapılar beslemeli;

Otomatik tanı sistemi.
25 DOME 10 Alan aydınlatması;

Kişisel aydınlatma;

İç aydınlatma;

Göstergeler ve ölçüm cihazları;

Kapı ek aydınlatması;

Arka kapılar beslemeli.
26 AMP 15 Ses sistemi
27 TOWING 30 Römork lambaları
28 IG2 25 WTR NR 1, WTR NR 2
29 STR LOCK 20 Direksiyon kilitleme sistemi
30 IGCT 30 IGCT No. 2, IGCT No. 3, INV-W / P, EFI No. 3
31 HAZ 15 Acil ışıkları açma
32 ABS NO.3 15 Elektronik fren sistemi
33 ABS NO.2 10 Elektronik fren sistemi
34 ABS NO.1 10 Kondansatör
35 OIL PMP 10 Motor soğutma sıvısı sistemi
36 BATT FAN 15 Hibrit sistem
37 G / H 10 Cam tavan;

Multiplex iletişim sistemi.
38 DC / DC-S 10 Hibrit sistem
39 AM2 7,5 Multiplex iletişim sistemi
40 H-LP LH 15 Sol far (yüksek ışık)
41 H-LP RH 15 Sağ far (yüksek ışık)
42 H-LP LL 15 Sol far (düşük ışık)
43 H-LP RL 15 Sağ far (düşük ışık)
44 HORN 10 Klaksiyon
45 EFI NO.1 10 Çok noktalı yakıt enjeksiyonu;

Sıralı çok noktalı yakıt enjeksiyonu;

Akıllı anahtar sistemi.
46 ETCS 10 Çok noktalı yakıt enjeksiyonu;

Sıralı çok noktalı yakıt enjeksiyonu;

Elektronik gaz kelebeği kontrol sistemi.
47 A / F 20 Hava-yakıt oranı sensörü
48 S-HORN 7,5 Çok noktalı yakıt enjeksiyonu;

Sıralı çok noktalı yakıt enjeksiyonu.

Tip B (varsa)

Toyota Highlander – Hibrit – sigortalar – motor bölmesi (tip B)
Sigorta Amp [A] Açıklama
1 INV-W / P 15 Hibrit sistem
2 IGCT NO.2 7,5 Hibrit sistem
3 A / CD 10 İklimlendirme sistemi

Gösterge panelinin altında

Sigorta kutusunun ön tarafı

Toyota Highlander Hybrid – sigortalar – gösterge paneli (sigorta kutusunun ön tarafı)

Sigorta kutusu

Toyota Highlander Hybrid – sigortalar – gösterge paneli (sigorta kutusu)
Sigorta Amp [A] Açıklama
1 P / SEAT 30 Elektrikli koltuk
2 POWER 30 Elektrikli pencereler
3 RR DOOR RH 25 Elektrikli pencereler
4 RR DOOR LH 25 Elektrikli pencereler
5 FR FOG 15 Ön sis farları
6 OBD 7,5 Otomatik tanı sistemi
7 FR DEF 25 Ön cam buharlaşma önleyici
8 STOP 10 Dur ışıkları
9 DOOR NO.2 25 Elektrikli pencereler
10 AM1 7,5 Su pompası
11 RR FOG 7,5 Döngü yok
12 FUEL OPN 7,5 Yakıt deposu kapağını açma
13 S/ROOF 30 Elektrikli açılır tavan
14 TAIL 15 Konum lambaları;

Arka lambalar;

Plaka lambaları;

Ön sis farları;

Römork lambaları.
15 PANEL 7,5 Gösterge paneli aydınlatması;

Acil ışıklar;

Ses sistemi;

Dış dikiz aynası buharlaşma önleyicileri;

Kapı elektrik kilitleme sistemi;

Koltuğu ısıtıcılar;

Arka koltuk eğlence sistemi;

Gösterge paneli aydınlatma kontrol düğmesi;

Elektronik vites değiştirici;

Vites değiştirici;

Direksiyon düğmeleri.
16 ECU IG NO.1 10 Multiplex iletişim sistemi;

Elektrikli açılır tavan;

Elektronik kontrol edilen şanzıman;

Arka elektrikli kapılar;

Koltuğu ısıtıcılar;

Lastik basıncı uyarı sistemi;

Elektronik direksiyon;

Vites değiştirici.
17 ECU IG NO.2 7,5 VDIM
18 A/C NO.2 10 İklimlendirme;

FAN NO.1;

FAN NO.2.
19 WASH 20 Ön ve arka cam yıkayıcı
20 S-HTR 20 Koltuğu ısıtıcılar
21 GAUGE NO.1 10 Ses sistemi;

Acil ışıklar;

Acil ışıklar;

Çekiş kontrol sistemi;

Ön cam buharlaşma önleyici;

Arka görüş izleme sistemi;

Güç prizi;

İklimlendirme sistemi.
22 FR WIP 30 Ön cam silecekleri ve yıkayıcılar
23 RR WIP 15 Arka cam sileceği ve yıkayıcı
24 IGN 10 Çok noktalı yakıt enjeksiyonu;

Sıralı çok noktalı yakıt enjeksiyonu;

Direksiyon kilitleme sistemi;

Akıllı anahtar sistemi;

SRS hava yastığı sistemi;

Hibrit sistem;

Elektronik fren sistemi.
25 GAUGE NO.2 7,5 Göstergeler ve ölçüm cihazları;

Arka görüş izleme sistemi.
26 ECU-ACCESSORY 7,5 Elektrik dikiz aynası;

Vites kilitleme sistemi;

Akıllı anahtar sistemi.
27 ACCESSORY SOCK NO.1 10 Güç prizi
28 ACCESSORY SOCK NO.2 20 Güç prizi
29 RADIO NO.2 7,5 Ses sistemi;

Arka koltuk eğlence sistemi;

Şarj sistemi;

İç aydınlatma;

Kişisel aydınlatma.
30 MIR HTR 15 Dikiz aynası buharlaşma önleyicileri
Okumak  Toyota Corolla E10 (1992-1997) - akü

Toyota Highlander Hybrid (2009-2010) – sigorta şeması

Üretim yılı: 2009, 2010.

Toyota Highlander Hybrid (2009-2010) sigara içme sigortası (priz) gösterge panelindeki sigorta kutusunda 28 ve 29 numaralı sigortalardır.

Motor bölmesi

Tip A (sigorta kutusu kapağının arkasında)

Toyota Highlander Hybrid – sigortalar – motor bölmesi (tip A – kapak)

Tip A (sigorta kutusu)

Toyota Highlander Hybrid – sigortalar – motor bölmesi (tip A – sigorta kutusu)
Sigorta Amp [A] Açıklama
1 SPARE 7,5 Yedek sigorta
2 SPARE 15 Yedek sigorta
3 SPARE 25 Yedek sigorta
4 DEF RLY 10 Arka cam buharlaşma önleyici
5 MIR HTR 20 MIR HTR (15 A)
6 P/OUT 20 Güç prizi
7 DOOR 1 25 Multiplex iletişim sistemi
8 IGCT NO.3 10 Çok noktalı enjeksiyon;

Sıralı çok noktalı enjeksiyon sistemi.
9 EFI NO.3 10 Çok noktalı enjeksiyon;

Sıralı çok noktalı enjeksiyon sistemi.
10 INJ NO.1 15 Başlatma sistemi
11 INJ NO.2 10 Çok noktalı enjeksiyon;

Sıralı çok noktalı enjeksiyon sistemi.
12 HTR 50 İklimlendirme sistemi
13 FAN NO.2 50 Elektrik soğutma fanı
14 FAN NO.1 50 Elektrik soğutma fanı
15 RR CLR 40 İklimlendirme sistemi
16 RR DEF 30 Arka cam buharlaşma önleyici
17 PBD 30 Arka kapı beslemesi
18 DC / DC 140 MIR HTR, P/OUT, DOOR 1,

HTR, RR DEF, FAN MAIN,

PTC NO.1, RR CLR, PTC NO.2,

PTC NO.3, PBD
19 EPS 80 Elektrik direksiyonu
20 ABS MTR1 50 Fren sistemi
21 ABS MTR2 50 Fren sistemi
22 CRT 10 Arka koltuk eğlence sistemi
23 RADIO1 15 Ses sistemi
24 ECU-B 10 Direksiyon sensörü;

Göstergeler ve ölçüm cihazları;

İklimlendirme sistemi;

Ana ECU ünitesi;

Uzaktan kumanda;

Akıllı anahtar sistemi;

Arka kapılar beslemeli;

Otomatik tanı sistemi.
25 DOME 10 Alan aydınlatması;

Kişisel aydınlatma;

İç aydınlatma;

Göstergeler ve ölçüm cihazları;

Kapı ek aydınlatması;

Arka kapılar beslemeli.
26 AMP 15 Ses sistemi
27 TOWING 30 Römork lambaları
28 IG2 25 WTR NR 1, WTR NR 2
29 STR LOCK 20 Direksiyon kilitleme sistemi
30 IGCT 30 IGCT No. 2, IGCT No. 3, INV-W / P, EFI No. 3
31 HAZ 15 Acil ışıkları açma
32 ABS NO.3 15 Elektronik fren sistemi
33 ABS NO.2 10 Elektronik fren sistemi
34 ABS NO.3 10 Kondansatör
35 OIL PMP 10 Motor soğutma sıvısı sistemi
36 BATT FAN 15 Hibrit sistem
37 G / H 10 Vitrin;

Multiplex iletişim sistemi.
38 DC / DC-S 10 Hibrit sistem
39 AM2 7,5 Multiplex iletişim sistemi
40 H-LP LH 15 Sol far (yüksek ışık)
41 H-LP RH 15 Sağ far (yüksek ışık)
42 H-LP LL 15 Sol far (düşük ışık)
43 H-LP RL 15 Sağ far (düşük ışık)
44 HORN 10 Klaksiyon
45 EFI NO.1 10 Çok noktalı yakıt enjeksiyonu;

Sıralı çok noktalı yakıt enjeksiyonu;

Akıllı anahtar sistemi.
46 ETCS 10 Çok noktalı yakıt enjeksiyonu;

Sıralı çok noktalı yakıt enjeksiyonu;

Elektronik gaz kelebeği kontrol sistemi.
47 A / F 20 Hava-yakıt oranı sensörü
48 S-HORN 7,5 Çok noktalı yakıt enjeksiyonu;

Sıralı çok noktalı yakıt enjeksiyonu.
Okumak  Toyota Hilux V (1989-1997) - akü

Tip B (varsa)

Toyota Highlander – Hibrit – sigortalar – motor bölmesi (tip B)
Sigorta Amp [A] Açıklama
1 INV-W / P 15 Hibrit sistem
2 IGCT NO.2 7,5 Hibrit sistem
3 A / CD 10 İklimlendirme sistemi

Gösterge panelinin altında

Sigorta kutusunun ön tarafı

Toyota Highlander Hybrid – sigortalar – gösterge paneli (sigorta kutusunun ön tarafı)

Sigorta kutusu

Toyota Highlander Hybrid – sigortalar – gösterge paneli (sigorta kutusu)
Sigorta Amp [A] Açıklama
1 P / SEAT 30 Elektrikli koltuk
2 POWER 30 Elektrikli pencereler
3 RR DOOR RH 25 Elektrikli pencereler
4 RR DOOR LH 25 Elektrikli pencereler
5 FR FOG 15 Ön sis farları
6 OBD 7,5 Otomatik tanı sistemi
7 FR DEF 25 Ön cam buharlaşma önleyici
8 STOP 10 Dur ışıkları
9 DOOR NO.2 25 Elektrikli pencereler
10 AM1 7,5 Su pompası
11 RR FOG 7,5 Döngü yok
12 A/C NO.1 10 İklimlendirme sistemi
13 FUEL OPN 7,5 Yakıt deposu kapağını açma
14 S/ROOF 30 Elektrikli açılır tavan
15 TAIL 15 Konum lambaları, arka;

Plaka lambaları;

Ön sis farları;

Römork lambaları.
16 PANEL 7,5 Gösterge paneli aydınlatması;

Acil ışıklar;

Ses sistemi;

Dış dikiz aynası buharlaşma önleyicileri;

Kapı elektrik kilitleme sistemi;

Koltuğu ısıtıcılar;

Arka koltuk eğlence sistemi;

Gösterge paneli aydınlatma kontrol düğmesi;

Elektronik vites değiştirici;

Vites değiştirici;

Direksiyon düğmeleri.
17 ECU IG NO.1 10 Multiplex iletişim sistemi;

Elektrikli açılır tavan;

Elektronik kontrol edilen şanzıman;

Arka elektrikli kapılar;

Koltuğu ısıtıcılar;

Lastik basıncı uyarı sistemi;

Elektronik direksiyon;

Vites değiştirici.
18 ECU IG NO.2 7,5 Fren sistemi
19 A/C NO.2 10 İklimlendirme, elektrik soğutma fanı
20 WASH 20 Ön ve arka cam yıkayıcı
21 S-HTR 20 Koltuğu ısıtıcılar
22 GAUGE NO.1 10 Ses sistemi;

Acil ışıklar;

Acil ışıklar;

Çekiş kontrol sistemi;

Ön cam buharlaşma önleyici;

Arka görüş izleme sistemi;

Güç prizi;

İklimlendirme sistemi.

23 FR WIP 30 Ön cam silecekleri ve yıkayıcılar
24 RR WIP 15 Arka cam sileceği ve yıkayıcı
25 IGN 10 Çok noktalı yakıt enjeksiyonu;

Sıralı çok noktalı yakıt enjeksiyonu;

Direksiyon kilitleme sistemi;

Akıllı anahtar sistemi;

SRS hava yastığı sistemi;

Hibrit sistem;

Elektronik fren sistemi.

26 GAUGE NO.2 7,5 Göstergeler ve ölçüm cihazları;

Arka görüş izleme sistemi.

27 ECU-ACC 7,5 Dış dikiz aynası buharlaşma önleyicileri;

Vites kilitleme sistemi;

Akıllı anahtar sistemi;

Multiplex iletişim sistemi.

28 ACCESSORY SOCK NO.1 15 Güç prizi
29 ACCESSORY SOCK NO.1 15 Güç prizi
30 RADIO NO.2 7,5 Ses sistemi;

Arka koltuk eğlence sistemi;

İç aydınlatma;

Kişisel aydınlatma.

Bagaj

Sigorta Amp [A] Açıklama
1 DC / DC_S 7,5 Hibrit sistem
2 MAIN 180 Tüm elektrikli elemanlar

Toyota Highlander Hybrid (2011-2016) – sigorta kutusu şeması

Üretim yılı: 2011, 2012, 2013, 2014, 2015, 2016.

Toyota Highlander Hybrid (2011-2016) sigara içme sigortası (priz) gösterge panelindeki sigorta kutusunda 28 ve 29 numaralı sigortalardır.

Motor bölmesi

Tip A (sigorta kutusu kapağının arkasında)

Toyota Highlander Hybrid – sigortalar – motor bölmesi (tip A – kapak)

Tip A (sigorta kutusu)

Toyota Highlander Hybrid – sigortalar – motor bölmesi (tip A – sigorta kutusu)

Post correlati:

  1. Toyota GT86 (2012-2017) – sigorta kutusu
  2. Toyota Auris Hybrid Touring Sports (2013-2016) – sigorta kutusu
  3. Toyota Avensis Verso (2001-2009) – akü
  4. Toyota Auris (2007-2013) – sigorta kutusu
  5. Toyota Prius (2015-2017) – sigorta kutusu
  6. Toyota RAV4 XA10 (1994-2000) – sigorta kutusu
  7. Toyota Avensis T25 (2003-2009) – sigorta kutusu
  8. Toyota Picnic (2001-2009) – sigorta kutusu
Demir Emre

Demir Emre

Adım Emre Demir ve SigortaDiyagramı.com'un kurucusuyum. Yıllardır otomotiv elektroniği alanında çalışıyorum ve özellikle araç elektrik sistemlerinin tanılaması ve bakımı konusunda büyük bir tutkum var. Bu siteyi, kendi araçları için net ve güvenilir sigorta kutusu şemaları arayan herkese basit ve kapsamlı bir araç sunmak amacıyla oluşturdum. Hedefim, zamandan tasarruf etmenize yardımcı olmak, hataları önlemek ve elektriksel sorunları hızlı ve etkili bir şekilde çözmenizi sağlamaktır.

Sigorta Amp [A] Açıklama
1 SPARE 7,5 Yedek sigorta
2 SPARE 15 Yedek sigorta
3 SPARE 25 Yedek sigorta
4 HTR 50 İklimlendirme sistemi
5 FAN No.1 50 Elektrik soğutma fanı
6 FAN No.1 50 Elektrik soğutma fanı
7 ABS NO.1 50 Fren sistemi
8 RR CLR 40 İklimlendirme sistemi
9 SPARE 40 Yedek sigorta
10 RR DEF 30 Arka cam buharlaşma önleyici
11 PBD 30 Arka kapı beslemesi
12 HV R/B NO.2 50 ABS MAIN NO.1, ABS MAIN NO.2,

BATT FAN, OIL PMP

13 HV R/B NO.1 30 Hibrit sistem,

PCU, IGCT No. 2 IGCT No. 3, INV W / P

14 PD 50 A / F, HORN, H-LP RH HI,

H-LP LH HI, H-LP RH LO, H-LP LH LO,

S-HORN

15 ABS NO.2 50 Fren sistemi
16 EPS 80 Elektrik direksiyonu
17 DCDC 150 RR DOOR RH, RR DOOR LH, FR FOG,

OBD, A/C W/PMP, STOP,

DOOR NO.2, AM1, P/SEAT(PS),

A/C NO.1, FUEL OPN, S/ROOF,

TAIL, PANEL, ECU IG NO.1,

ECU IG NO.2, A/C NO.2, WASH,

S-HTR, GAUGE NO.1, FR WIP,

RR WIP, ECU-ACC, ACC SOCK NO.1,

ACC SOCK NO.2, RADIO NO.2, P/SEAT,

POWER

18 EFI MAIN 30 Çok noktalı yakıt enjeksiyonu;

Sıralı çok noktalı yakıt enjeksiyonu;

EFI No. 1, EFI No. 2, EFI No. 3, F / PMP

19 TOWING 30 Römork lambaları
20 ST 10 Başlatma sistemi
21 IG2 30 INJ, GAUGE NO.2, IGN
22 STRG LOCK 20 Direksiyon kilitleme sistemi
23 RADIO NO.1
