Toyota Yaris XP90 (2005-2013) – sigorta kutusu

Bu makalede Toyota Yaris XP90 (2005–2013) sigorta kutusu şemalarını, aracın içindeki sigorta panellerinin konumunu ve her sigortanın atamasını (sigorta düzeni) bulacaksınız.

Toyota Yaris XP90 – sigorta kutusu şeması

Üretim yılı: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Toyota Yaris XP90’daki sigara içme sigortası (güç prizi) yolcu bölümündeki sigorta kutusunda 8 (15A) sigortadır.

Toyota Yaris XP90’daki motor bölmesi

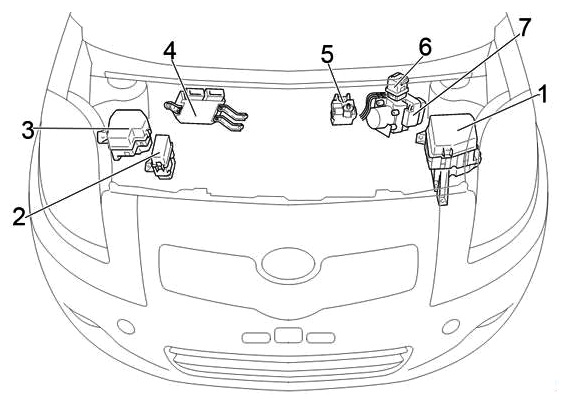

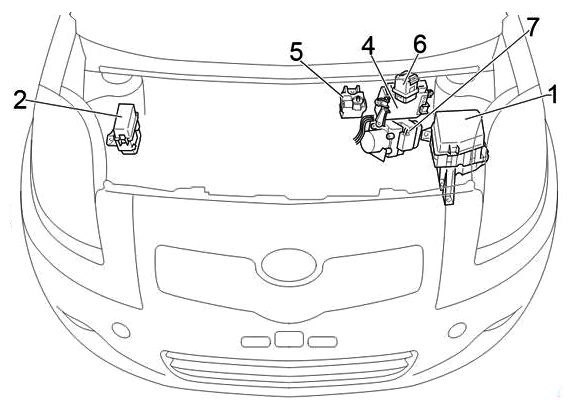

Konum

Kaputun altındaki elektrik kontrol ünitelerinin genel düzeni

LHD (sol direksiyon)

RHD (sağ direksiyon)

Açıklama

1. Sigorta kutusu
2. Gündüz farı yok: röle kutusu
3. Gündüz farı ile: röle kutusu no. 2
4. Motor ECU
5. Sigorta bağlantı bloğu
6. Buji rölesi
7. Aktüatörlü çekiş kontrol ECU’su

Sigorta ve röle kutusu

Motor bölmesinin sol tarafında bulunmaktadır.

Açıklama

1	–
2	15A – Marş sistemi; Çok noktalı enjeksiyon sistemi; Sıralı çok noktalı enjeksiyon sistemi.
3	20A – Çok noktalı enjeksiyon sistemi; Sıralı çok noktalı enjeksiyon sistemi.
	10A – 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Korna
	30A – 1ND-TV: Çok noktalı enjeksiyon sistemi; Sıralı çok noktalı enjeksiyon sistemi.
Reklam
4	10A – 1KR-FE, 1ND-TV: Zil
	20A – 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Çok noktalı enjeksiyon sistemi; Sıralı çok noktalı enjeksiyon sistemi.
	30A – Dizel: çok noktalı enjeksiyon sistemi; Sıralı çok noktalı enjeksiyon sistemi (TMMF, Kasım 2008’den itibaren üretim).
5	Yedek sigorta
6	Yedek sigorta
7	Yedek sigorta
8
9
10
11	20A – Isıtmalı ön cam
12	30A – Anti kilit sistemi (ABS); Aracın stabilite kontrol sistemi.
13	30A – DRL ile: “H – LP LH / H – LP LO LH”, “H – LP LH / H – LP LO LH”, “H – LP HI LH”, “H – LP HI RH”
14	30A – Marş sistemi
15	20A – Direksiyon kilidi sistemi
16	15A – İç aydınlatma; Kişisel aydınlatma; Hırsızlık önleme sistemi; Ses sistemi; Kablosuz uzaktan kontrol sistemi
17	7,5A – Motor immobilizasyon sistemi; Gündüz farı sistemi; Ön koltukta yolcu sınıflandırma sistemi; Elektrikli pencereler; Pencere kilidi sistemi; Hırsızlık önleme sistemi; Kilometre sayacı ve sensör.
18	7,5A – Şarj sistemi
19	10A – çok noktalı enjeksiyon sistemi; Sıralı çok noktalı enjeksiyon sistemi; Elektronik gaz kelebeği kontrol sistemi.
20	10A – Sinyal lambaları; Acil durum lambaları.
21	50A – Çok modlu manuel şanzıman
	Reklam
40A – Durdurma ve başlatma sistemi
22	10A H-LP RH – Sağ far
23	10A H-LP LH – Sol far
24	10A – Benzin: çok noktalı enjeksiyon sistemi; Sıralı çok noktalı enjeksiyon sistemi.
	10A – Dizel: çok noktalı enjeksiyon sistemi; Sıralı çok noktalı enjeksiyon sistemi.
25	7,5 A – Dizel: çok noktalı enjeksiyon sistemi; Sıralı çok noktalı enjeksiyon sistemi.
26	40A – 435W Tip: PTC Isıtıcı
	50A – 600W tip: PTC ısıtıcı
27	50A – Elektrik direksiyonu
28	50A – Anti kilit sistemi (ABS); Aracın stabilite kontrol sistemi.
29	40A – İklimlendirme
30	30A – Elektrikli soğutma fanı
31	30A – 435W: PTC Isıtıcı
	30A – 600W: PTC ısıtıcı
32	30A – Elektrikli ısıtıcı; Far temizliği.
	Reklam
30A – 600W: PTC ısıtıcı

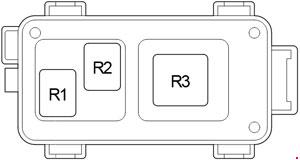

Röle
R1	Marş
R2	Elektrikli soğutma fanı
R3	PTC Isıtıcı

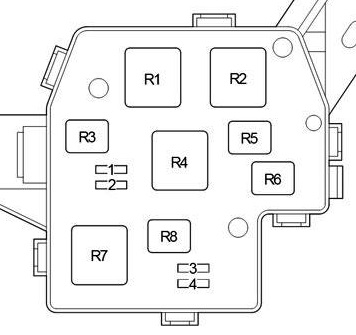

Röle kutusu

Açıklama

1	–
2	–
3	10A H-LP HI RH – Sağ ön far
4	10A H-LP HI LH – Sol ön far
Röle
R1	Dimmer (DIM)
R2	Aracın stabilite kontrol sistemi; Anti kilit sistemi; Çok modlu manuel şanzıman (VSC1 / ABS1 / AMT).
R3	–
R4	Far (H-LP)
R5	PTC Isıtıcı (HTR SUB3)
R6	PTC Isıtıcı (HTR SUB2)
R7	PTC Isıtıcı (HTR SUB1)
R8	Aracın stabilite kontrol sistemi; Anti kilit sistemi (VSC2 / ABS2).

Ek röle kutusu

Tip A

• Aracın stabilite kontrolü R1 (VSC1)
• R2 Araç stabilizasyon sistemi (FR DEF / VSC2)

Tip B

• PTC Isıtıcı R1 (HTR SUB3)
• PTC Isıtıcı R2 (HTR SUB2)
• R3 Far / Çok modlu manuel şanzıman / PTC Isıtıcı (H-LP / AMT / HTR SUB1)

Güç sigorta kutusu

Akkunun pozitif terminalinde bulunmaktadır.

Toplantı

1. 80A GLOW DC / DC – Dizel: çok noktalı enjeksiyon sistemi / sıralı çok noktalı enjeksiyon sistemi
2. 60 / 80A MAIN – “EFI”, “HORN”, “AM2”, “ALT-S”, “DOME”, “ST”, “ECU-B”, “ETCS”, “HAZ”, “H-LP “LH / H-LP LO LH “”, H-LP RH / H-LP LO RH “”, AMT “
3. 120A ALT – Şarj sistemi, HTR SUB2 “”, EPS “”, ABS1 / VSC1 “”, HTR “”, ABS2 / VSC2 “”, HTR SUB1 “”, RDI “”, DEF “”, FR FOG “”, OBD2 “”, D/L “”, GÜÇ “”, ARKA KAPI “”, SAĞ KAPI “”, STOP “ve” AM1 “Sigortaları

Toyota Yaris XP90’daki yolcu bölmesi

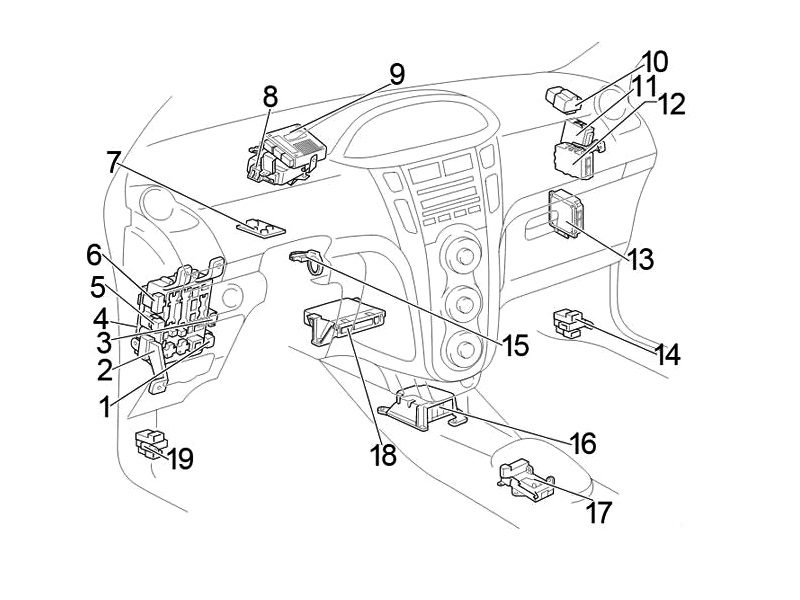

Konum

LHD (sol direksiyon)

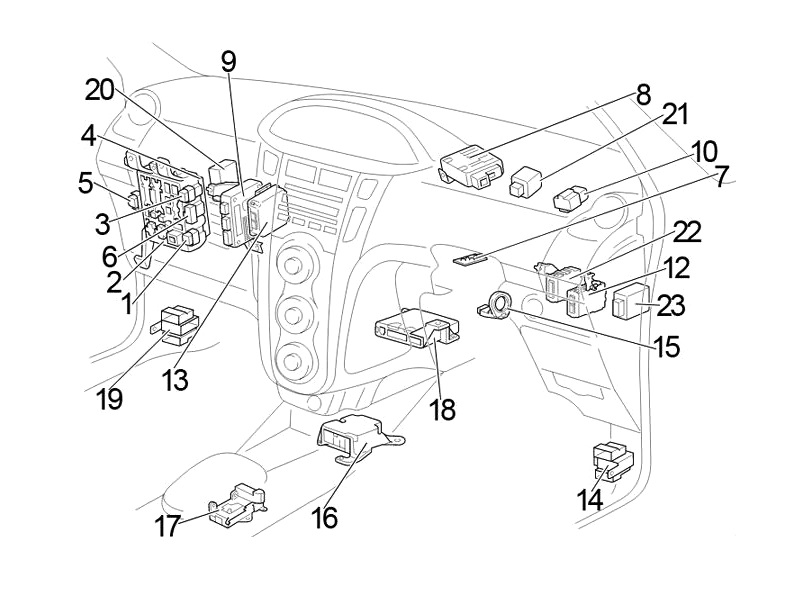

RHD (sağ direksiyon)

Açıklama

1. Arka sis farı rölesi
2. Sigorta kutusu
3. Ön sis farı rölesi
4. Ana ECU
5. Entry & Start sistemi ile: Aksesuar rölesi (ACC)
   Entry & Start sistemi olmadan: Aksesuar rölesi (ACC Cut)
6. Ek sigorta kutusu
7. Direksiyon kilidi ECU’su
8. Elektrikli direksiyon ECU’su
9. Çok modlu manuel şanzıman ECU’su
10. Marş rölesi (ST CUT)
11. LHD: Gündüz farı rölesi
12. Enerji yönetimi ECU’su
13. Motor durdurma ve başlatma ECU’su
14. Bağlantı bloğu
15. Transponder anahtarı amplifikatörü
16. Hava yastığı sensör montaj merkezi
17. Vites kilidi kontrol ECU’su
18. Klima amplifikatörü
19. Bağlantı bloğu
20. RHD: Hırsızlık alarmı ECU’su
21. RHD: Sinyal lambası
22. RHD: Hırsızlık alarmı ECU’su (TMC Ağustos 2008’den itibaren üretilmiştir)
23. RHD: Çift kapı kilidi ECU’su

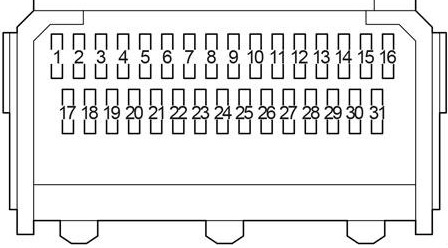

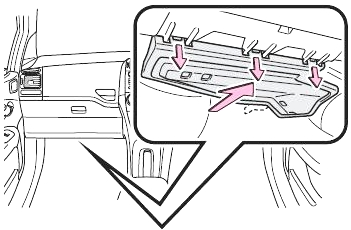

Sigorta kutusu

Gösterge panelinin altında bulunmaktadır.

LHD

RHD

Açıklama

1	10A – Yan lambalar, konum lambaları, arka lambalar, plaka lambası, çok noktalı enjeksiyon sistemi / sıralı çok noktalı enjeksiyon sistemi
	7,5A – Motor immobilizasyon sistemi, giriş ve başlatma sistemi, ön sis farı, aydınlatma, ışık hatırlatıcısı, çok modlu manuel şanzıman, arka sis farı, marş, direksiyon kilidi, kablosuz kapı kilidi uzaktan kontrolü
2	7,5A – Aydınlatma, gösterge paneli aydınlatma kontrolü, kilometre sayacı ve sensör
Reklam
3	7,5A – Arka cam ısıtması, klima
4	20A – Pencere açma
5	20A – Yolcu camı (sol taraf)
6	20A – Yolcu elektrikli camı (sağ taraf)
7	–
8	15A – Sigara içme, priz
9	7,5A – Kapı kilidi, dış dikiz aynaları, ses sistemi
10	–
11	10A – çok noktalı enjeksiyon sistemi / sıralı çok noktalı enjeksiyon sistemi / ısıtmalı aynalar
12
13
14	7,5A – Arka sis farları
15	7,5A – çok noktalı enjeksiyon sistemi / sıralı çok noktalı enjeksiyon sistemi, motor immobilizasyon sistemi, SRS hava yastığı sistemi, ön yolcu sınıflandırma sistemi
16	7,5A – Araç göstergeleri ve sensörler
17	15A – Isıtmalı koltuk
18	15A – Isıtmalı koltuk
19	20/25A – Silecek
20	15A – Arka silecek
21	15A – Ön silecek
22	10A – gündüz farı sistemi, frenleme sırasında tekerleklerin kilitlenmesini önleme sistemi, elektrikli direksiyon sistemi, elektrikli pencereler, kapı kilidi sistemi, hırsızlık önleme sistemi, elektrikli soğutma fanı
23	10A – Şarj sistemi, sinyal lambaları, acil durum lambaları, arka lambalar, gösterge paneli aydınlatma kontrolü, vites kilidi sistemi, ısıtmalı arka cam, klima sistemi, otomatik şanzıman
24	7,5A – Yerleşik teşhis sistemi
25	10A – dur işaretleri, üst dur işareti, çok noktalı enjeksiyon sistemi / sıralı çok noktalı enjeksiyon sistemi, vites kilidi sistemi, anti kilit sistemi
26	–
27	25A – Kapı kilidi sistemi
28	15A – Ön sis farları
29	–
30	10A – yan lambalar, konum lambaları, arka lambalar, plaka lambası, çok noktalı enjeksiyon sistemi / sıralı çok noktalı enjeksiyon sistemi
31	25A – çok noktalı enjeksiyon sistemi / sıralı çok noktalı enjeksiyon sistemi

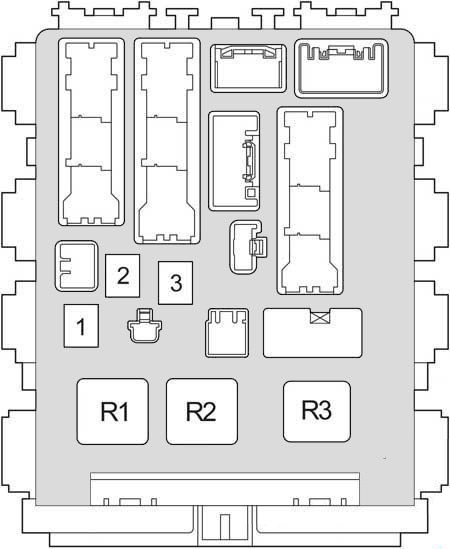

Açıklama

1	30A ECU gövde; Pencere elektriği.
Reklam
2	30/40A Sinyal lambaları rölesi; Arka cam ısıtması; Sigorta: “MIR HTR”.
3	30A Isıtmalı koltuklar
R1	Röle “IG1” – ateşleme sistemi
R2	Isıtıcı rölesi
R3	Sinyal lambaları anahtarı rölesi

Ek sigorta kutusu

Korunan bileşenler

1	7,5A – Vites kilidi sistemi
	7,5A – Şarj; Kapı kilidi kontrolü; Çift kilit; Motor kontrolü; Motor immobilizasyonu; Giriş ve başlatma sistemi; Ateşleme; İç aydınlatma; Işık hatırlatıcısı; Elektrikli pencereler; Emniyet kemeri uyarısı; Marş; Direksiyon kilidi; Kablosuz kapı kilidi uzaktan kontrolü.
	7,5A – Şarj sistemi
2	7,5A – Vites kilidi sistemi
	7,5A – Şarj; Kapı kilidi kontrolü; Çift kilit; Motor kontrolü; Motor immobilizasyonu; Giriş ve başlatma sistemi; Ateşleme; İç aydınlatma; Işık hatırlatıcısı; Elektrikli pencereler; Emniyet kemeri uyarısı; Marş; Direksiyon kilidi; Kablosuz kapı kilidi uzaktan kontrolü.
	7,5A – Şarj sistemi

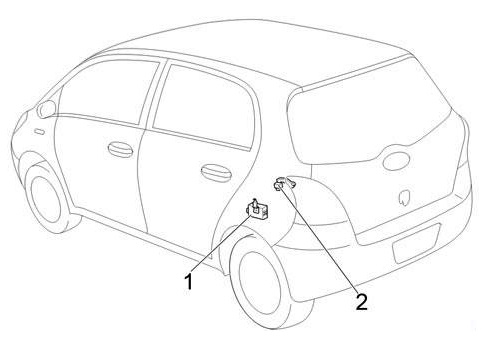

Ek bileşenler

1. Kapı kontrol alıcısı
2. Dur lambası rölesi
