Volvo V50 (2004-2012) – sigorta kutusu

Numara	Açıklama	Ampere [A]
1	Fan (radyatör)	50A
2	Direksiyon yardımı	80A
3	Yolcu bölmesindeki sigorta kutusuna güç	60A
4	Yolcu bölmesindeki sigorta kutusuna güç	60A
Reklam
5	Öğe; klima ünitesi	80A
6	Kullanılmıyor
7	ABS pompası	30A
8	ABS valfleri	20A
9	Motor kontrol modülü	30A
10	Klima sistemi fanı	40A
11	Far yıkayıcıları	20A
12	Isıtmalı arka cam	30A
13	Marş motoru rölesi	30A
14	Römork konektörü; Arka park yardımcısı için aksesuar modülü (aksesuarlar).	40A
15	Kullanılmıyor
16	Yolcu bölmesindeki sigorta kutusuna güç	40A
17	Cam silecekleri	30A
18	Yolcu bölmesindeki sigorta kutusuna güç	40A
19	Kullanılmıyor
20	Korna	15A
21	Kullanılmıyor
22	Kullanılmıyor
23	Motor kontrol modülü (ECM); Şanzıman kontrol modülü (TCM).	10 A
24	Kullanılmıyor
Reklam
25	Kullanılmıyor
26	Kontak anahtarı	15A
27	Klima kompresörü	10 A
28	Kullanılmıyor
29	Ön sis farları (opsiyon)	15A
30	Motor kontrol modülü	10 A
31	Alternatör voltaj regülatörü	10 A
32	Yakıt enjektörleri	10 A
33	Isıtıcı elemanı – ısıtmalı lambda sensörü	20A
34	Ateşleme bobinleri; Motor kontrol modülü.	10 A
35	Motor sensör valfleri; Klima rölesi.	15A
36	Motor kontrol modülü (ECM)	10 A
37	Kullanılmıyor
38	Kullanılmıyor
39	Kullanılmıyor
Reklam
40	Kullanılmıyor
41	Kullanılmıyor
42	Kullanılmıyor
43	Volvo navigasyon sistemi (opsiyon); Ses sistemi.	15A
44	SRS	10 A
45	Yolcu bölmesindeki 12 V prizler	15A
46	Aydınlatma – torpido gözü; gösterge paneli; ayak alanı	5A
47	Plafon aydınlatması; banyo aynası	5A
48	Kullanılmıyor
49	Ek güvenlik sistemi (SRS); Kullanıcı kütle sensörü (OWS).	10 A
50	Kullanılmıyor
51	Bi-xenon farlar (opsiyon)	10 A
52	ABS	5A
53	Direksiyon yardımı	10 A
54	Şanzıman kontrol modülü (TCM); elektronik diferansiyel modülü	10 A
55	Kullanılmıyor
56	Direksiyon üzerindeki tuş takımı (opsiyon); Alarm sireni.	10 A
57	Diagnostik bağlantı noktası; Fren lambası anahtarı.	15A
58	Sağ far; ek aydınlatmalar	7,5A
59	Sol far; ek aydınlatmalar	7,5A
60	Isıtmalı sürücü koltuğu (opsiyon)	15A
61	Isıtmalı yolcu koltuğu (opsiyon)	15A
Reklam
62	Panoramik tavan (opsiyon)	20A
63	Elektrikli pencere – arka yolcu tarafı	20A
64	Radyo alıcısı; Küresel Konumlama Sistemi – GPS (opsiyon).	5A
65	Volvo navigasyon sistemi (opsiyon); Ses sistemi	5A
66	İklim sistemi; Ses sistemi.	10 A
67	Kullanılmıyor
68	Hız sabitleyici	5A
69	İklim sistemi; Yağmur sensörü (opsiyon).	5A
70	Kullanılmıyor
71	Kullanılmıyor
72	Kullanılmıyor
73	Açılır tavan; Ön aydınlatma; Otomatik kararan ayna; Emniyet kemerlerini takma hatırlatıcısı.	5A
74	Yakıt pompası rölesi	15A
75	Kullanılmıyor
76	Kullanılmıyor
77	Bagajda 12 V prizi	15A
78	Kullanılmıyor
79	Yedek lambalar	5A
80	Kullanılmıyor
81	Elektrikli kapılar ve pencereler – sürücü arka tarafı	20A
82	Elektrikli kapılar ve pencereler – ön yolcu tarafı	25A
83	Elektrikli kapılar ve pencereler – ön sürücü tarafı	25A
84	Elektrikli yolcu koltuğu	25A
85	Elektrikli sürücü koltuğu	25A
86	İç aydınlatma; bagaj aydınlatması; elektrikli koltuklar	5A

2005 – sigortalar tek bir tabloda yer almaktadır

Motor bölmesi

Yolcu bölmesi

Numara	Açıklama	Ampere [A]
1	Soğutma fanı (radyatör)	50A
2	Direksiyon yardımı	80A
3	Yolcu bölmesindeki sigorta kutusuna güç	60A
4	Yolcu bölmesindeki sigorta kutusuna güç	60A
Reklam
5	Öğe; klima ünitesi	80A
6	Kullanılmıyor
7	ABS pompası	30A
8	ABS valfleri	20A
9	Motor kontrol modülü (ECM)	30A
10	Klima fanı	40A
11	Far yıkayıcıları	20A
12	Isıtmalı arka cam	30A
13	Marş motoru rölesi	30A
14	Römork konektörü	40A
15	Kullanılmıyor
16	Ses sistemi için kanal	30A
17	Cam silecekleri	30A
18	Yolcu bölmesindeki sigorta kutusuna güç	40A
19	Kullanılmıyor
20	Korna	15A
21	Kullanılmıyor
22	Düşük frekanslı hoparlör	15A
23	Motor kontrol modülü (ECM); Şanzıman kontrol modülü (TCM).	10 A
24	Kullanılmıyor
25	Kullanılmıyor
26	Kontak anahtarı	15A
27	Klima kompresörü; Su kapama valfi.	10 A
28	İklim kontrol modülü (CCM); Multimedya kontrol modülü (MMM).	10 A
29	Ön sis farları (opsiyon)	15A
30	Motor kontrol modülü (ECM)	3A
31	Alternatör voltaj regülatörü	10 A
32	Yakıt enjektörleri	10 A
Reklam
33	Isıtıcı elemanı – ısıtmalı lambda sensörü	20A
34	Ateşleme bobinleri; Motor kontrol modülü.	10 A
35	Motor sensör valfleri; Klima rölesi; Röle bobini.	15A
36	Motor kontrol modülü (ECM)	10 A
37	Kullanılmıyor
38	Kullanılmıyor
39	Kullanılmıyor
40	Kullanılmıyor
41	Kullanılmıyor
42	Kullanılmıyor
43	Ses sistemi	15A
44	Ek güvenlik sistemi (SRS)	10 A
45	Yolcu koltuğunda 12 V priz	15A
46	Aydınlatma – torpido gözü; gösterge paneli; ayak alanı	5A
47	Aydınlatma içi	5A
48	Arka kapak silecek ve yıkayıcı	15A
49	Ek güvenlik sistemi (SRS); Kullanıcı kütle sensörü (OWS).	10 A
50	Kullanılmıyor
51	AWD; Yakıt filtresi rölesi.	10 A
52	Şanzıman kontrol modülü (TCM); ABS.	5A
53	Direksiyon yardımı	10 A
54	Park yardımcısı; Bi-Xenon (opsiyon).	10 A
55	Kullanılmıyor
56	Uzaktan anahtar modülü; Alarm sireni kontrol modülü.	10 A
57	Veri arayüz konektörü (DLC); Fren lambası anahtarı.	15A
58	Sağ far; Ek aydınlatma rölesi.	7,5A
59	Sol far	7,5A
60	Isıtmalı sürücü koltuğu (opsiyon)	15A
61	Isıtmalı yolcu koltuğu (opsiyon)	15A
62	Açılır tavan (opsiyon)	20A
63	Elektrikli pencere ve kapı kilidi – arka yolcu kapısı	20A
64	Ses sistemi; Volvo navigasyon sistemi (opsiyon).	5A
65	Ses sistemi;	5A
66	İklim sistemi;	10 A
67	Kullanılmıyor
68	Hız sabitleyici	5A
69	İklim sistemi; Yağmur sensörü (opsiyon); BAS butonu (opsiyon).	5A
70	Kullanılmıyor
71	Kullanılmıyor
72	Kullanılmıyor
73	Açılır tavan; Ön aydınlatma; Otomatik kararan ayna; Arka emniyet kemerlerini takma hatırlatıcısı.	5A
74	Yakıt pompası rölesi	15A
75	Kullanılmıyor
76	Kullanılmıyor
77	Yük alanındaki 12 V prizi; Aksesuar kontrol modülü (AEM).	15A
78	Kullanılmıyor
79	Yedek lambalar	5A
80	Kullanılmıyor
81	Elektrikli pencere ve kapı kilidi – sürücü arka kapısı	20A
82	Elektrikli pencere ve kapı kilidi – ön yolcu kapısı	25A
83	Elektrikli pencere ve kapı kilidi – ön sürücü kapısı	25A
84	Elektrikli yolcu koltuğu	25A
85	Elektrikli sürücü koltuğu	25A
86	İç aydınlatma; Bagaj aydınlatması; Elektrikli koltuklar; Yakıt seviyesi göstergesi (1.8F).	5A

Volvo V50 – sigorta kutusu şeması

Üretim yılı: 2009, 2010.

Volvo V50’deki sigara çakmağı sigortaları (güç prizi) yolcu bölmesindeki sigorta kutusunda 45 (elektrik prizi) ve 77 (yük alanındaki elektrik prizi) sigortalarıdır.

Sigorta kutusunun konumu

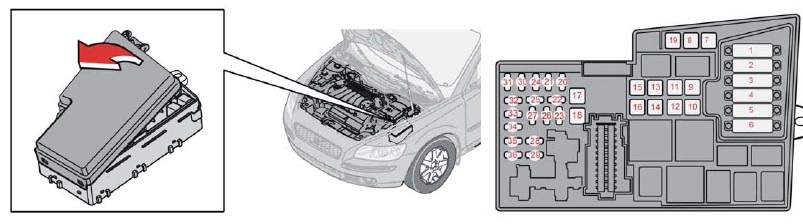

Motor bölmesi

Sigorta kutusu motor bölmesinin sağ tarafında bulunmaktadır.

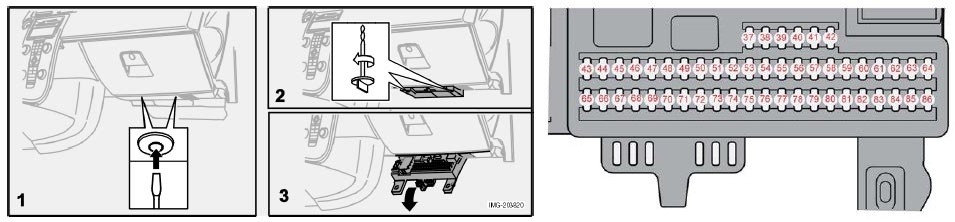

Yolcu bölmesi

Yolcu bölmesindeki sigorta kutusu, torpido gözünün altında yer almaktadır.

Motor bölmesi

Motor bölmesindeki sigortaların atanması (2009, 2010)

Numara	Açıklama	Ampere [A]
1.	Fan (radyatör)	50A
2.	Direksiyon yardımı	80A
3.	Yolcu bölmesindeki sigorta kutusuna güç	60A
4.	Yolcu bölmesindeki sigorta kutusuna güç	60A
5.	Öğe, klima ünitesi	80A
6.	Kullanılmıyor
7.	ABS pompası	30A
8.	ABS valfleri	20A
9.	Motor fonksiyonları	30A
10.	Klima fanı	40A
11.	Far yıkayıcıları	20A
12.	Isıtmalı arka cam	30A
13.	Marş motoru rölesi	30A
14.	Römork konektörü	40A
15.	Kullanılmıyor
16.	Ses sistemi için güç	30A
17.	Cam silecekleri	30A
18.	Yolcu bölmesindeki sigorta kutusuna güç	40A
19.	Kullanılmıyor
20.	Korna	15A
21.	Kullanılmıyor
22.	Alçak frekans hoparlörü	15A
23.	Motor kontrol modülü (ECM);	Şanzıman kontrol modülü (TCM).	10 A
24.	Kullanılmıyor
25.	Kullanılmıyor
26.	Kontak anahtarı	15A
27.	Klima kompresörü;	Su kapama valfi.	10 A
28.	İklim kontrol modülü (CCM);	Multimedya kontrol modülü (MMM).	10 A
29.	Ön sis farları (opsiyon)	15A
30.	Motor kontrol modülü (ECM)	3A
31.	Alternatör voltaj regülatörü	10 A
32.	Yakıt enjektörleri	10 A
33.	Isıtıcı elemanı – ısıtmalı lambda sensörü	20A
34.	Ateşleme bobinleri;	Motor kontrol modülü.	10 A
35.	Motor sensör valfleri;	Klima rölesi;	Röle bobini.	15A
36.	Motor kontrol modülü (ECM);	Gaz kelebeği sensörü.	10 A

• Sigortalar 1–18, otomatik röle/anahtar olup, yalnızca yetkili bir Volvo servis teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
• Sigortalar 19–36, gerektiğinde her zaman değiştirilebilir.

Yolcu bölmesi

Yolcu bölmesindeki sigortaların atanması (2009, 2010)

Numara	Açıklama	Ampere [A]
–	Sigorta 37-42, kullanılmıyor	–
43.	Ses sistemi; Bluetooth; Volvo navigasyon sistemi (opsiyon).	15A
44.	Ek güvenlik sistemi (SRS); Motor kontrol modülü.	10 A
45.	Arka koltukta 12 V prizi	15A
46.	Aydınlatma – torpido gözü, gösterge paneli ve ayak alanı	5 A
47.	İç aydınlatma	5 A
48.	Arka kapak silecek ve yıkayıcı	15 A
49.	Ek güvenlik sistemi (SRS); Yolcu kütle sensörü (OWS).	10 A
50.	Kullanılmıyor
51.	AWD; Yakıt filtresi rölesi.	10 A
52.	Şanzıman kontrol modülü (TCM); ABS.	5 A
53.	Direksiyon yardımı	10 A
54.	Park yardımcısı (opsiyon); Aktif farlar (opsiyon).	10 A
55.	Kullanılmıyor
56.	Uzaktan anahtar modülü; Volvo navigasyon sistemi; Alarm sireni kontrol modülü.	10 A
57.	Diagnostik bağlantı noktası; Fren lambası anahtarı.	15 A
58.	Sağ far; Ek aydınlatma rölesi.	7,5 A
59.	Sol far	7,5 A
60.	Isıtmalı sürücü koltuğu (opsiyon)	15 A
61.	Isıtmalı yolcu koltuğu (opsiyon)	15 A
62.	Açılır tavan (opsiyon)	20 A
63.	Elektrikli pencere ve kapı kilidi – arka sağ kapı	20 A
64.	Ses sistemi; Volvo navigasyon sistemi (opsiyon).	5 A
65.	Ses sistemi;	5 A
66.	İklim sistemi;	10 A
67.	Kullanılmıyor
68.	Hız sabitleyici	5 A
69.	İklim sistemi; Yağmur sensörü; BUS butonları (opsiyon); Park yardımcısı (opsiyon), DRIVe.	5 A
70.	Kullanılmıyor
71.	Kullanılmıyor
72.	Kullanılmıyor
73.	Açılır tavan (opsiyon); İç aydınlatma konsolu; Arka emniyet kemerlerini takma hatırlatıcısı; Otomatik kararan iç ayna (opsiyon).	5 A
74.	Yakıt pompası	15 A
75.	Kullanılmıyor
76.	Kullanılmıyor
77.	Yük alanındaki elektrik prizi, kontrol modülü, aksesuarlar (opsiyon)	15 A
78.	Kullanılmıyor
79.	Geri vites lambası; Otomatik kararan iç ayna (sinyal).	5 A
80.	Kullanılmıyor
81.	Elektrikli pencere ve kapı kilidi – arka sol kapı	20 A
82.	Elektrikli pencere ve kapı kilidi – ön sağ kapı	25 A
83.	Elektrikli pencere ve kapı kilidi – ön sol kapı	25 A
84.	Elektrikli yolcu koltuğu	25 A
85.	Elektrikli sürücü koltuğu	25 A
86.	İç aydınlatma; Yük alanı aydınlatması; Elektrikli koltuklar; Yakıt seviyesi göstergesi (2.0F).	5 A

2012

Motor bölmesi

Motor bölmesindeki sigortaların atanması (2012)

Numara	Açıklama	Ampere [A]
1.	Soğutma fanı	50 A
2.	Direksiyon yardımı	80 A
3.	Yolcu bölmesindeki sigorta kutusuna güç	60 A
4.	Yolcu bölmesindeki sigorta kutusuna güç	60 A
5.	PTC elemanı; Isıtıcı (opsiyon).	80 A
6.	Buji (DRIVe)	60 A
6.	Buji (diesel 5 silindir)	70 A
7.	ABS pompası	40 A
8.	ABS valfleri	20 A
9.	Motor fonksiyonları	30 A
10.	Fan	40 A
11.	Far yıkayıcıları	20 A
12.	Isıtmalı arka cam	30 A
13.	Elektromanyetik silindiri; Marş motoru.	30 A
14.	Römork kablosu (opsiyon)	40 A
15.	Yedek	–
16.	İnteraktif sistem	30 A
17.	Cam silecekleri	30 A
18.	Yolcu bölmesindeki sigorta kutusuna güç	40 A
19.	Yedek	–
20.	Korna	15 A
21.	Ek yakıt ısıtıcı; Yolcu ısıtıcı (opsiyon).	20 A
22.	Yedek	–
23.	Motor kontrol modülü (benzin 5 silindir); Şanzıman kontrol modülü (5 silindir).	10 A
23.	Şanzıman kontrol modülü (4 silindir)	15 A
24.	Isıtmalı yakıt filtresi (diesel 5 silindir); PTC elemanı; Yağ ayırıcı (diesel 5 silindir).	20 A
25.	Merkezi elektronik modül (CEM) (Start/Stop)	10 A
26.	Kontak	15 A
27.	Klima kompresörü	10 A
28.	Yedek	–
29.	Ön sis farları; Gün ışığı lambaları (DRL) (opsiyon).	15 A
30.	Soğutma sıvısı pompası (Start/Stop)	10 A
31.	Voltaj regülatörü; Alternatör (benzin 4 silindir).	10 A
32.	Yakıt enjektörleri (benzin 5 silindir); Turboşarj kontrol valfi (diesel 5 silindir); Yağ seviyesi sensörü (diesel 5 silindir); Kontrol valfi; Yakıt akışı (DRIVe); Kütle hava akışı sensörü (DRIVe).	10 A
33.	Boşaltma pompası (benzin 5 silindir); Röle bobini; Boşaltma pompası (benzin 5 silindir); Motor kontrol modülü (diesel 5 silindir); Isıtmalı yakıt filtresi (DRIVe).	20 A
34.	Ateşleme bobinleri (benzin); Klima basınç anahtarı (5 silindir); Kontrol modülü, bujiler (diesel 5 silindir); EGR emisyon kontrol (diesel 5 silindir); Yakıt pompası (DRIVe); Lambda sensörü (DRIVe); Motor kontrol modülü (Start/Stop); Röle bobinleri; Start/Stop rölesi.	10 A
35.	Röle bobini; İklim sistemi, PTC elemanı; Yağ toplama (benzin 5 silindir); Kütle hava akışı (benzin 5 silindir); Turbo kontrol valfi (benzin 5 silindir); Değişken dağıtım aşamaları (benzin 5 silindir); Enjektörler (benzin 2,0 l); EVAP valfi (benzin 2,0 l); Yakıt-hava karışımı valfi (benzin 2,0 l); Yakıt basıncı kontrol valfi (diesel 5 silindir); Motor kontrol modülü (diesel 5 silindir); EGR motoru (DRIVe).	15 A
36.	Motor kontrol modülü (benzin, DRIVe); Gaz pedalı konum sensörü (diesel 5 silindir); Lambda sensörü (diesel 5 silindir).	10 A

• Sigortalar 1–18, otomatik röle/anahtar olup, yalnızca yetkili bir Volvo servis teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
• Sigortalar 19–36, gerektiğinde her zaman değiştirilebilir.

Yolcu bölmesi

Yolcu bölmesindeki sigortaların atanması (2011)

Numara	Açıklama	Ampere [A]
–	Sigorta 37-42, kullanılmıyor	–
43.	Telematik (opsiyon); Ses sistemi; RTI (opsiyon); Bluetooth (opsiyon).	15 A
44.	Ek güvenlik sistemi (SRS); Motor kontrol modülü (5 silindir, DRIVe).	10 A
45.	Yolcu bölmesindeki 12 V priz	15 A
46.	Yolcu bölmesi, torpido gözü ve su birikintisi aydınlatması	5 A
47.	İç aydınlatma; Uzaktan kapı açma mekanizması (opsiyon).	5 A
48.	Arka cam sileceği ve yıkayıcı	15 A
49.	Ek güvenlik sistemi (SRS)	10 A
50.	Yedek	–
51.	PTC elemanı, ısıtıcı (opsiyon); Röle bobini; Isıtmalı yakıt filtresi (diesel 5 silindir); AWD.	10 A
52.	Şanzıman kontrol modülü; ABS.	5 A
53.	Direksiyon yardımı	10 A
54.	Park yardımcısı (opsiyon); Xenon farlar (opsiyon).	10 A
55.	Keyless kontrol modülü (opsiyon)	20 A
56.	Uzaktan kumanda alıcısı; Siren (opsiyon).	10 A
57.	Veri bağlantı noktası (DLC); Fren lambası anahtarı.	15 A
58.	Sağ far; Röle bobini, ek aydınlatmalar (opsiyon).	7,5 A
59.	Sol far	7,5 A
60.	Isıtmalı sürücü koltuğu (opsiyon)	15 A
61.	Isıtmalı yolcu koltuğu (opsiyon)	15 A
62.	Açılır tavan (opsiyon)	20 A
63.	Elektrikli pencere ve kapı kilidi – arka sağ kapı	20 A
64.	Ses sistemi; Volvo navigasyon sistemi (opsiyon).	5 A
65.	Ses sistemi; İklem sistemi.	10 A
66.	Yedek	–
68.	Hız sabitleyici	5 A
69.	İklim sistemi; Yağmur sensörü; BUS butonları (opsiyon); Park yardımcısı (opsiyon), DRIVe.	5 A
70.	Yedek	–
71.	Yedek	–
72.	Yedek	–
73.	Açılır tavan (opsiyon); Ön aydınlatma konsolu; Arka emniyet kemerlerini takma hatırlatıcısı; Otomatik kararan iç ayna (opsiyon).	5 A
74.	Yakıt pompası	15 A
75.	Yedek	–
76.	Yedek	–
77.	Yük alanındaki elektrik prizi, kontrol modülü, aksesuarlar (opsiyon)	15 A
78.	Yedek	–
79.	Geri vites lambası; Otomatik kararan iç ayna (sinyal).	5 A
80.	Yedek	–
81.	Elektrikli pencere ve kapı kilidi – arka sol kapı	20 A
82.	Elektrikli pencere ve kapı kilidi – ön sağ kapı	25 A
83.	Elektrikli pencere ve kapı kilidi – ön sol kapı	25 A
84.	Elektrikli yolcu koltuğu	25 A
85.	Elektrikli sürücü koltuğu	25 A
86.	İç aydınlatma; Yük alanı aydınlatması; Elektrikli koltuklar; Yakıt seviyesi göstergesi (2.0F).	5 A

2012

Motor bölmesi

Motor bölmesindeki sigortaların atanması (2012)

Numara	Açıklama	Ampere [A]
1.	Soğutma fanı	50 A
2.	Direksiyon yardımı	80 A
3.	Yolcu bölmesindeki sigorta kutusuna güç	60 A
4.	Yolcu bölmesindeki sigorta kutusuna güç	60 A
5.	PTC elemanı; Isıtıcı (opsiyon).	80 A
6.	Buji (DRIVe)	60 A
6.	Buji (diesel 5 silindir)	70 A
7.	ABS pompası	40 A
8.	ABS valfleri	20 A
9.	Motor fonksiyonları	30 A
10.	Fan	40 A
11.	Far yıkayıcıları	20 A
12.	Isıtmalı arka cam	30 A
13.	Elektromanyetik silindiri; Marş motoru.	30 A
14.	Römork kablosu (opsiyon)	40 A
15.	Yedek	–
16.	İnteraktif sistem	30 A
17.	Cam silecekleri	30 A
18.	Yolcu bölmesindeki sigorta kutusuna güç	40 A
19.	Yedek	–
20.	Korna	15 A
21.	Ek yakıt ısıtıcı; Yolcu ısıtıcı (opsiyon).	20 A
22.	Yedek	–
23.	Motor kontrol modülü (benzin 5 silindir); Modül kontrolü (4 silindir).	10 A
23.	Şanzıman kontrol modülü (4 silindir)	15 A
24.	Isıtmalı yakıt filtresi (diesel 5 silindir); PTC elemanı; Yağ ayırıcı (diesel 5 silindir).	20 A
25.	Merkezi elektronik modül (CEM) (Start/Stop)	10 A
26.	Kontak	15 A
27.	Klima kompresörü	10 A
28.	Yedek	–
29.	Ön sis farları; Gün ışığı lambaları (DRL) (opsiyon).	15 A
30.	Soğutma sıvısı pompası (Start/Stop)	10 A
31.	Voltaj regülatörü; Alternatör (benzin 4 silindir).	10 A
32.	Yakıt enjektörleri (benzin 5 silindir); Turboşarj kontrol valfi (diesel 5 silindir); Yağ seviyesi sensörü (diesel 5 silindir); Kontrol valfi; Yakıt akışı (DRIVe); Kütle hava akışı sensörü (DRIVe).	10 A
33.	Boşaltma pompası (benzin 5 silindir); Röle bobini; Boşaltma pompası (benzin 5 silindir); Motor kontrol modülü (diesel 5 silindir); Isıtmalı yakıt filtresi (DRIVe).	20 A
34.	Ateşleme bobinleri (benzin); Klima basınç anahtarı (5 silindir); Kontrol modülü, bujiler (diesel 5 silindir); EGR emisyon kontrol (diesel 5 silindir); Yakıt pompası (DRIVe); Lambda sensörü (DRIVe); Motor kontrol modülü (Start/Stop); Röle bobinleri; Start/Stop rölesi.	10 A
35.	Röle bobini; İklim sistemi, PTC elemanı; Yağ toplama (benzin 5 silindir); Kütle hava akışı (benzin 5 silindir); Turbo kontrol valfi (benzin 5 silindir); Değişken dağıtım aşamaları (benzin 5 silindir); Enjektörler (benzin 2,0 l); EVAP valfi (benzin 2,0 l); Yakıt-hava karışımı valfi (benzin 2,0 l); Yakıt basıncı kontrol valfi (diesel 5 silindir); Motor kontrol modülü (diesel 5 silindir); EGR motoru (DRIVe).	15 A
36.	Motor kontrol modülü (benzin, DRIVe); Gaz pedalı konum sensörü (diesel 5 silindir); Lambda sensörü (diesel 5 silindir).	10 A

• Sigortalar 1–18, otomatik röle/anahtar olup, yalnızca yetkili bir Volvo servis teknisyeni tarafından çıkarılmalı veya değiştirilmelidir.
• Sigortalar 19–36, gerektiğinde her zaman değiştirilebilir.

Yolcu bölmesi

Yolcu bölmesindeki sigortaların atanması (2012)

Numara	Açıklama	Ampere [A]
43.	Telematik (opsiyon); Ses sistemi; RTI (opsiyon); Bluetooth (opsiyon).	15 A
44.	Ek güvenlik sistemi (SRS); Motor kontrol modülü (5 silindir, DRIVe).	10 A
45.	Yolcu bölmesindeki 12 V priz	15 A
46.	Yolcu bölmesi, torpido gözü ve su birikintisi aydınlatması	5 A
47.	İç aydınlatma; Uzaktan kapı açma mekanizması (opsiyon).	5 A
48.	Arka cam sileceği ve yıkayıcı	15 A
49.	Ek güvenlik sistemi (SRS)	10 A
50.	Yedek	–
51.	PTC elemanı, ısıtıcı (opsiyon); Röle bobini; Isıtmalı yakıt filtresi (diesel 5 silindir); AWD.	10 A
52.	Şanzıman kontrol modülü; ABS.	5 A
53.	Direksiyon yardımı	10 A
54.	Park yardımcısı (opsiyon); Fari xenon (opsiyon).	10 A
55.	Keyless kontrol modülü (opsiyon)	20 A
56.	Uzaktan kumanda alıcısı; Siren (opsiyon).	10 A
57.	Veri bağlantı noktası (DLC); Fren lambası anahtarı.	15 A
58.	Sağ far; Röle bobini, ek aydınlatmalar (opsiyon).	7,5 A
59.	Sol far	7,5 A
60.	Isıtmalı sürücü koltuğu (opsiyon)	15 A
61.	Isıtmalı yolcu koltuğu (opsiyon)	15 A
62.	Açılır tavan (opsiyon)	20 A
63.	Elektrikli pencere ve kapı kilidi – arka sağ kapı	20 A
64.	Ses sistemi; Volvo navigasyon sistemi (opsiyon).	5 A
65.	Ses sistemi; İklem sistemi.	10 A
66.	Yedek	–
67.	Hız sabitleyici	5 A
68.	İklim sistemi; Yağmur sensörü; BUS butonları (opsiyon); Park yardımcısı (opsiyon), DRIVe.	5 A
69.	Yedek	–
70.	Yedek	–
71.	Yedek	–
72.	Açılır tavan (opsiyon); Ön aydınlatma konsolu; Arka emniyet kem Post correlati: Volvo 850 (1996-1997) – sigorta kutusu Volvo V70 III (2007-2016) – akü Volvo V70 II (2000-2007) – akü Volvo V70 I (1996-2000) – akü Volvo S80 (1999-2016) – sigorta kutusu Volvo S40 (2001-2012) – sigorta kutusu Volvo V90 Cross Country (2016) – sigorta kutusu Volvo XC40 Recharge Plug-in Hybrid (2021-2022) – sigorta kutusu Okumak  Volvo V60 (2011-2019) – sigorta kutusu Fiat Seicento – ampul özellikleri Opel Vivaro C (2019-2022) – sigorta kutusu Demir Emre Adım Emre Demir ve SigortaDiyagramı.com'un kurucusuyum. Yıllardır otomotiv elektroniği alanında çalışıyorum ve özellikle araç elektrik sistemlerinin tanılaması ve bakımı konusunda büyük bir tutkum var. Bu siteyi, kendi araçları için net ve güvenilir sigorta kutusu şemaları arayan herkese basit ve kapsamlı bir araç sunmak amacıyla oluşturdum. Hedefim, zamandan tasarruf etmenize yardımcı olmak, hataları önlemek ve elektriksel sorunları hızlı ve etkili bir şekilde çözmenizi sağlamaktır.
