Volvo XC60 Recharge Plug-in Hybrid (2021-2022) – sigorta kutusu

Demir Emre

Volvo XC60 Plug-in Hybrid – sigorta şeması

Üretim yılı: 2021, 2022.

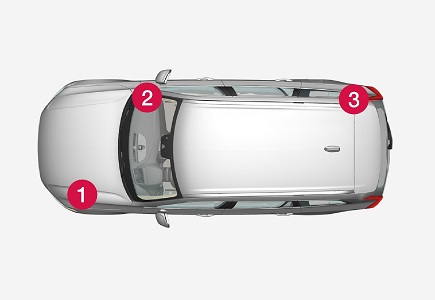

Volvo XC60 Plug-in Hybrid’deki sigara çakmağı sigortaları (güç prizleri) motor bölmesindeki sigorta kutusunda 24 (ön),  26 (bagaj) sigortalarıdır.

2021

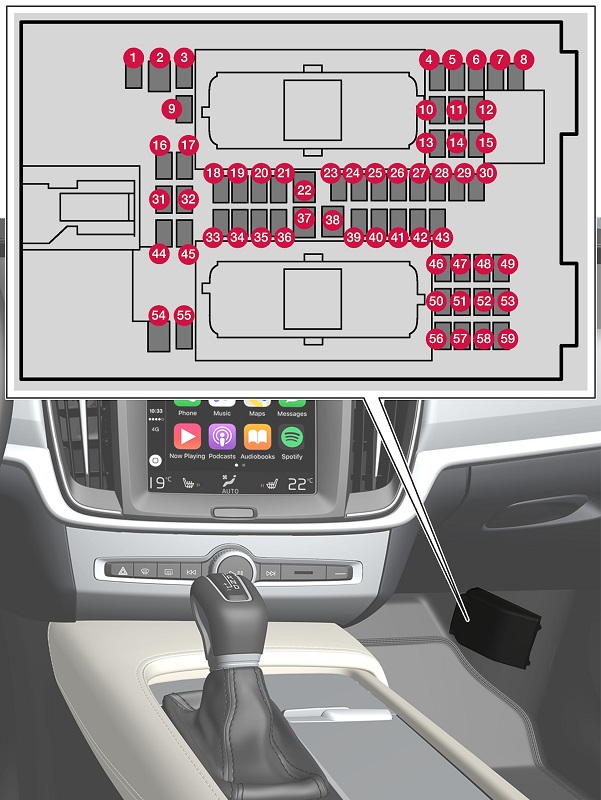

Torpidoda sigortalar

.

Numara Açıklama Amper [A] Tip
1 Kontrol modülü, 48 V batarya 10 Mikro
2 – – MCase
3 – – Mikro
4 Hareket sensörü 5 Mikro
Reklam
5 – – Mikro
6 Sürücü ekranı 5 Mikro
7 Klavyeler, merkezi konsol 5 Mikro
8 Güneş ışığı sensörü 5 Mikro
9 – – Mikro
10 – – Mikro
11 Direksiyon simidi elektronik modülü 5 Mikro
12 Kontrol modülü, marş ve el freni düğmesi 5 Mikro
13 Isıtmalı direksiyon simidi 15 Mikro
14 – – Mikro
15 – – Mikro
16 – – Mikro
17 – – Mikro
18 Kontrol modülü, klima 10 Mikro
19 Direksiyon kilidi 7,5 Mikro
20 Diagnostik prizi 10 Mikro
21 Merkezi ekran 5 Mikro
22 Ön klima sistemi fan modülü 40 MCase
23 USB konsantratoru 5 Mikro
24 Aydınlatma kontrol elemanları;

Kabin aydınlatma anahtarı;

Karanlık, iç dikiz aynası;

Yağmur ve ışık sensörleri;

Elektrikli ayarlanabilir ön koltuklar;

Kontrol panelleri, arka kapılar;

Fan modülü, klima;

Koltuklar arasındaki konsol, arka koltuklarda diz alanı.

 7,5 Mikro
Reklam
25 Kontrol modülü, sürücü destek fonksiyonları 5 Mikro
26 Plafon konsolu 20 Mikro
27 Ön cama yansıtılan ekran 5 Mikro
28 Kabin aydınlatma anahtarı 5 Mikro
29 Kablosuz şarj pedi 5 Mikro
30 Plafon konsolu ekranı 5 Mikro
31 – – Mikro
32 – – Mikro
33 – – Mikro
34 Arka elektrik motoru 20 Mikro
35 Kontrol modülü, aracın internet bağlantısı;

Kontrol modülü, Volvo On Call.

 5 Mikro
36 – – Mikro
37 Ses cihazı (amplifikatör) 40 MCase
38 – – MCase
39 Anten modülü (TCAM) 5 Mikro
Reklam
40 Kontrol modülü, ön koltuk konfor fonksiyonları 5 Mikro
41 Alkol kilidi 5 Mikro
42 Arka cam sileceği 15 Mikro
43 Yakıt pompası kontrol modülü 15 Mikro
44 Rele bobini, şanzıman yağı pompası 5 Mikro
45 Kontrol modülü, sürücü destek fonksiyonları 5 Mikro
46 Sürücü koltuğu ısıtması 15 Mikro
47 Yolcu ön koltuğu ısıtması 15 Mikro
48 Soğutma sıvısı pompası 7,5 Mikro
49 – – Mikro
50 Elektrikli ayarlanabilir sürücü koltuğu 20 Mikro
51 Aktif süspansiyon modülü 20 Mikro
52 Bagaj kapağını ayak hareketiyle açma 5 Mikro
53 – – Mikro
54 – – MCase
55 – – Mikro
56 Elektrikli ayarlanabilir yolcu koltuğu 20 Mikro
57 – – Mikro
58 – – Mikro
59 Ana sigorta, 52, 53, 57 ve 58 numaralı sigortalar için 15 Mikro

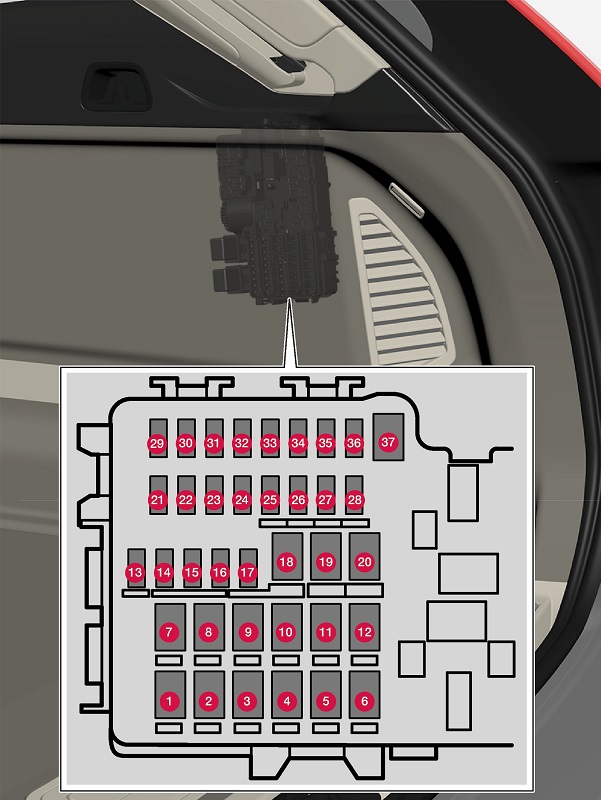

Bagajda sigortalar

.

Numara Açıklama Amper [A] Tip
1 Arka cam ısıtması 30 MCase
Reklam
2 Merkezi elektrik kontrol modülü 40 MCase
3 Kompressör, hava süspansiyonu 40 MCase
4 – – MCase
5 – – MCase
6 – – MCase
7 Kapı modülü, arka sağ 20 MCase
8 Azot oksit (NOx) azaltma sistemi kontrol modülü (sadece dizel motor) 30 MCase
– –
9 Elektrikli bagaj kapağı 25 MCase
10 Kapı modülü, ön sağ 20 MCase
11 Çekme kancası kontrol modülü 40 MCase
12 Emniyet kemeri gerdirici, sağ taraf 40 MCase
13 Rele iç bobinleri 5 Mikro
14 Dizel motor için azot oksit (NOx) azaltma sistemi kontrol modülü 15 Mikro
15 Kapı modülü, arka sol 20 Mikro
16 Alkol kilidi 5 Mikro
17 – – Mikro
18 Çekme kancası kontrol modülü 25 MCase
Aksesuar modülü 40
19 Kapı modülü, ön sol 20 MCase
20 Emniyet kemeri gerdirici, sol taraf 40 MCase
21 Park kamerası 5 Mikro
22 – – Mikro
23 – – Mikro
24 Özel araç için hazırlanan konum 5 Mikro
25 Ateşleme açıkken güç 10 Mikro
26 – – Mikro
27 – – Mikro
28 Isıtma, arka sol koltuk 15 Mikro
29 – – Mikro
Reklam
30 Kör Nokta Bilgisi (BLIS) 5 Mikro
31 – – Mikro
32 Emniyet kemeri gerdirici, sağ taraf 5 Mikro
33 Aktüatör, egzoz sistemi (benzinli motor) 5 Mikro
34 – – Mikro
35 Kontrol modülü Tüm Tekerlekten Çekiş (AWD) 15 Mikro
36 Isıtma, arka sağ koltuk 15 Mikro
37 – – MCase

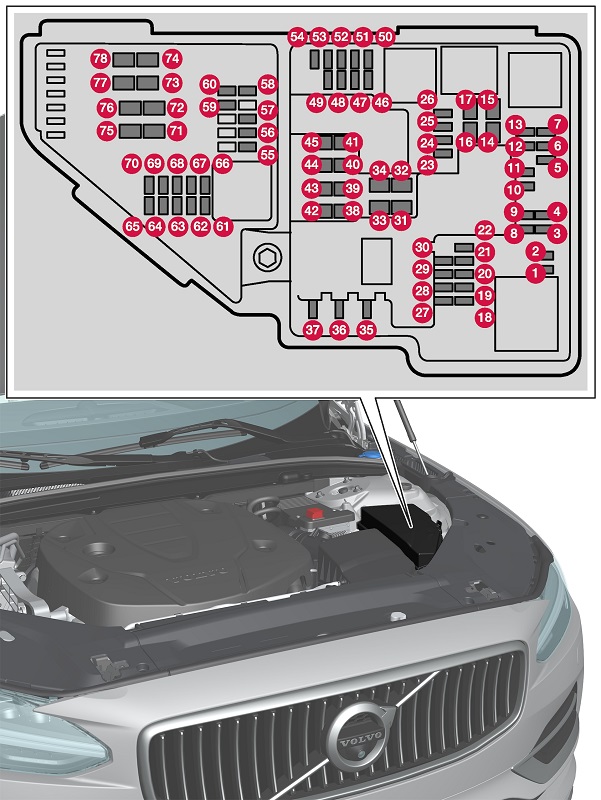

Motor bölmesinde sigortalar

.

Numara Açıklama Amper [A] Tip
1 – – Mikro
2 – – Mikro
3 – – Mikro
4 Kontrol modülü, şanzıman aktüatörü 5 Mikro
5 Kontrol modülü, soğutma sıvısı ısıtması 5 Mikro
6 Klima 5 Mikro
7 Kontrol modülü, hibrit sistem bataryası;

Yüksek voltajlı inverter, yüksek voltajlı jeneratör/motor.

 5 Mikro
8 – – Mikro
9 – – Mikro
10 Kontrol modülü, hibrit sistem bataryası;

Yüksek voltajlı inverter, yüksek voltajlı jeneratör/motor.

 10 Mikro
11 Şarj modülü 5 Mikro
12 Kapatma valfi, hibrit sistem bataryasının soğutması;

Soğutma sıvısı pompası, hibrit sistem bataryası.

 15 Mikro
13 Soğutma sıvısı pompası, elektrikli tahrik sistemi 15 Mikro
14 Soğutma fanı, hibrit sistem bileşenleri 25 MCase
15 – – MCase
16 – – MCase
17 – – MCase
18 Hesaplama modülü 5 Mikro
19 – – Mikro
Reklam
20 – – Mikro
21 – – Mikro
22 – – Mikro
23 USB prizi, koltuklar arasındaki konsol, arka 7,5 Mikro
24 Ön koltuklar arasındaki konsolda 12 V prizi 15 Mikro
25 – – Mikro
26 Bagaj alanında elektrikli 12 V prizi 15 Mikro
27 – – Mikro
28 Far, sol 15 Mikro
29 Far, sağ 15 Mikro
30 – – Mikro
