Volvo XC90 Plug-in Hybrid (2021-2022) – sigorta kutusu

Demir Emre

Volvo XC90 Plug-in Hybrid – sigorta kutusu şeması

Üretim yılı: 2021, 2022.

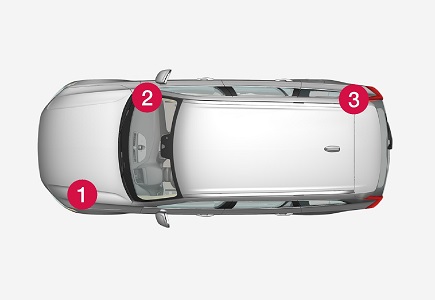

Volvo XC90 Plug-in Hybrid’deki sigara çakmağı sigortaları (güç prizi) motor bölmesindeki sigorta kutusunda 24 (ön), 26 (bagaj) sigortalarıdır.



2021

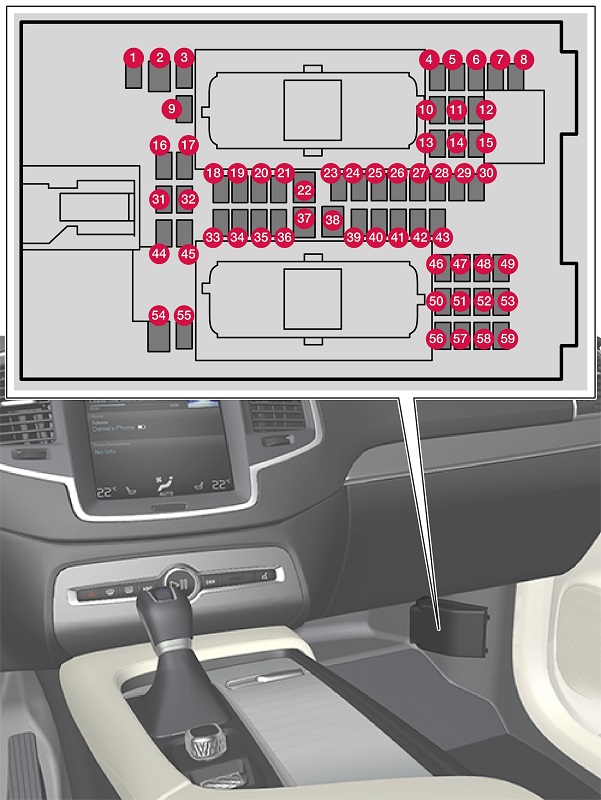

Torpidoda sigortalar

Numara Açıklama Amper [A] Tip
1 Gerilim ara modülü 10 Mikro
2 – – MCase
3 – – Mikro
4 Hareket dedektörü 5 Mikro
Reklam
5 – – Mikro
6 Sürücü ekranı 5 Mikro
7 Orta konsoldaki klavye 5 Mikro
8 Işık dedektörü 5 Mikro
9 – – Mikro
10 – – Mikro
11 Direksiyon elektronik modülü 5 Mikro
12 Marş butonu ve el freni anahtarı modülü 5 Mikro
13 Isıtmalı direksiyon modülü 15 Mikro
14 – – Mikro
15 – – Mikro
16 – – Mikro
17 – – Mikro
18 İklim kontrol modülü 10 Mikro
19 Direksiyon kilidi 7,5 Mikro
20 OBDII tanı portu 10 Mikro
21 Merkezi ekran 5 Mikro
22 İklimlendirme sistemi fan modülü, ön 40 MCase
23 USB hub 5 Mikro
24 Kontrol aydınlatması;

Kabin aydınlatması;

İç dikiz aynası ayarı;

Yağmur ve ışık dedektörü;

İkinci sıra yolcu koltuklarının ayak alanındaki konsolda klavye;

Elektrikli ayarlanabilir ön koltuklar;

Arka kapılardaki kontrol panelleri;

Sol/sağ iklimlendirme sistemi fan modülü.

 7,5 Mikro
Reklam
25 Sürücü destek fonksiyonları kontrol modülü 5 Mikro
26 Güneşlikli panoramik cam 20 Mikro
27 Camda head-up ekran 5 Mikro
28 Kabin aydınlatma anahtarı 5 Mikro
29 Kablosuz şarj pedi 5 Mikro
30 Konsolda tavan ekranı (emniyet kemeri takılı değil uyarısı, yolcu ön hava yastığı göstergesi) 5 Mikro
31 – – Mikro
32 – – Mikro
33 – – Mikro
34 – – Mikro
35 Araba internet bağlantısı kontrol modülü;

Volvo On Call sistem kontrol modülü.

 5 Mikro
36 – – Mikro
37 Ses cihazı (amplifikatör) 40 MCase
38 İklimlendirme sistemi fan modülü, arka 40 MCase
39 Çok bantlı anten modülü 5 Mikro
Reklam
40 Ön koltukların konfor fonksiyonları (masaj) modülleri 5 Mikro
41 Alkol kilidi 5 Mikro
42 Arka cam sileceği 15 Mikro
43 Yakıt pompası kontrol modülü 15 Mikro
44 Şanzıman yağ pompası rölesinin bobini;

Orta gerilim transdüktörü; entegre marş.

 5 Mikro
45 Bagaj kapağının ayak hareketiyle açılması 5 Mikro
46 Sürücü koltuğunun ısıtılması 15 Mikro
47 Yolcu ön koltuğunun ısıtılması 15 Mikro
48 Soğutma sıvısı pompası 7,5 Mikro
49 – – Mikro
50 Elektrikli ayarlanabilir sürücü koltuğu 20 Mikro
51 Süspansiyon kontrol modülü (aktif) 20 Mikro
52 – – Mikro
53 Sensus sistem kontrol modülü 10 Mikro
54 – – MCase
55 – – Mikro
56 Elektrikli ayarlanabilir yolcu ön koltuğu 20 Mikro
57 – – Mikro
58 TV (bazı pazarlar) 5 Mikro
59 52, 53, 57 ve 58 numaralı sigortalar için ana sigorta 15 Mikro

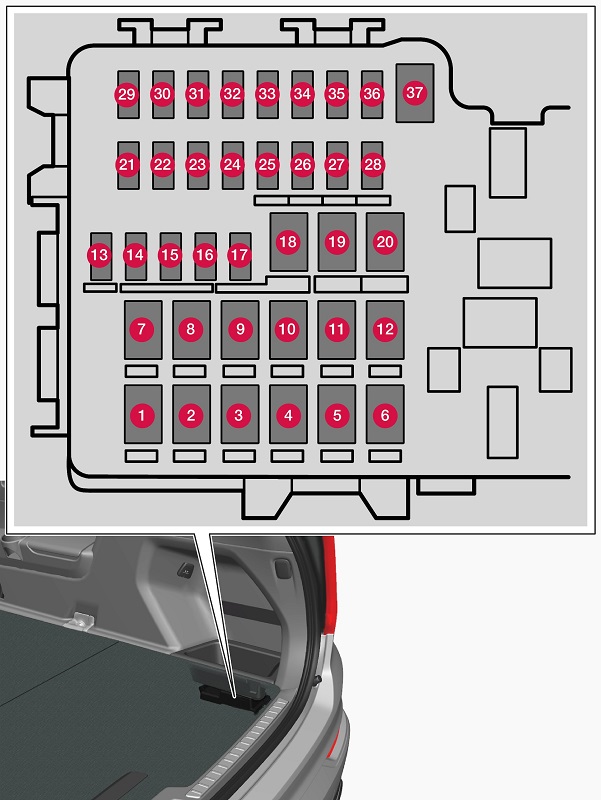

Bagajda sigortalar

Numara Açıklama Amper [A] Tip
1 Arka cam ısıtması 30 MCase
Reklam
2 Merkezi elektrik kontrol modülü 40 MCase
3 Hava süspansiyon kompresörü 40 MCase
4 Ekstra elektrikli ısıtıcı, sağ arka taraf 30 MCase
5 – – MCase
6 Ekstra elektrikli ısıtıcı, sol arka taraf 30 MCase
7 Sağ arka kapı modülü 20 MCase
8 Dizel motorun azot oksit (NOx) azaltma sistemi kontrol modülü 30 MCase
– –
– –
9 Elektrikli bagaj kapağı 25 MCase
10 Elektrikli ayarlanabilir yolcu ön koltuğu;

Sağ ön kapı modülü.

 20 MCase
11 Çekme kancası kontrol modülü 40 MCase
12 Emniyet kemeri germe modülü, sağ taraf 40 MCase
13 Rölelerin iç bobinleri 5 Mikro
14 Dizel motorun azot oksit (NOx) azaltma sistemi kontrol modülü 15 Mikro
– –
15 Sol arka kapı modülü 20 Mikro
16 Alkol kilidi, USB hub/ek aksesuar prizleri 5 Mikro
17 Üçüncü sıra koltukları indirme modülü 20 Mikro
181 Çekme kancası kontrol modülü 25 MCase
Aksesuar modülü 40
19 Elektrikli ayarlanabilir sürücü koltuğu;

Sol ön kapı modülü.

 20 MCase
20 Emniyet kemeri germe modülü, sol taraf 40 MCase
21 Park kamerası 5 Mikro
22 – – Mikro
23 – – Mikro
24 – – Mikro
25 Ateşleme açıkken güç sağlama 10 Mikro
26 – – Mikro
27 – – Mikro
Reklam
28 Sol arka koltuğun ısıtılması 15 Mikro
29 – – Mikro
30 Blind Spot Information (BLIS) 5 Mikro
31 – – Mikro
32 Emniyet kemeri germe modülü, sol taraf 5 Mikro
33 Egzoz gazı geri dönüşüm aktüatörü (benzin, bazı motor versiyonları) 5 Mikro
34 – – Mikro
35 All Wheel Drive (AWD) kontrol modülü 15 Mikro
36 Sağ arka koltuğun ısıtılması 15 Mikro
37 – – MCase

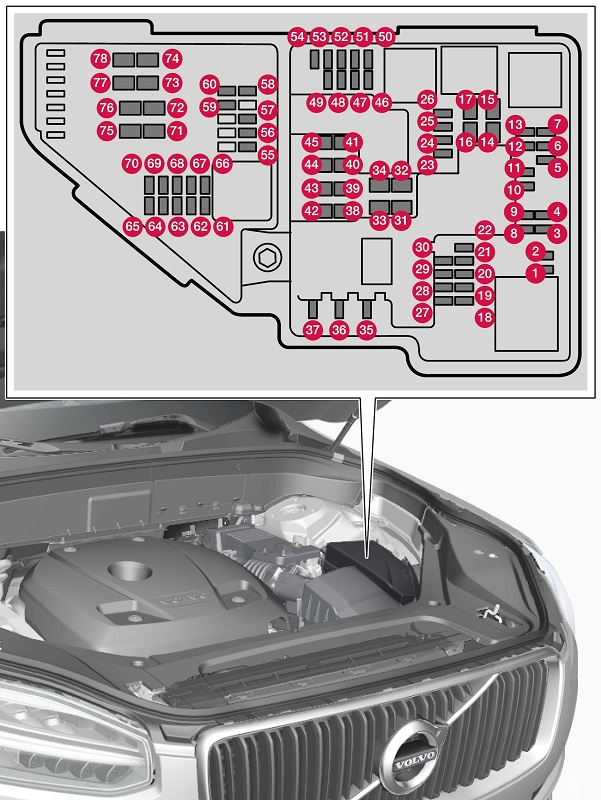

Motor bölmesindeki sigortalar

Numara Açıklama Amper [A] Tip
1 – – Mikro
2 – – Mikro
3 – – Mikro
4 Marş/otomatik şanzıman konum değiştirme aktüatör kontrol modülü 5 Mikro
5 İçten yanmalı motorun yüksek voltajlı ısıtıcı kontrol modülü 5 Mikro
6 İklimlendirme kontrol modülü;

Isı eşanjörünün kesme vanası;

İklimlendirme sisteminden geçen soğutma sıvısının kesme vanası.

 5 Mikro
7 Hibrit sistem batarya kontrol modülü, p

Yüksek voltajlı hibrit alternatör inverteri, 500 V – 12 V voltaj invertörü ile marş motoru

 5 Mikro
8 – – Mikro
9 Arka aks elektrik motoru güç kontrol inverteri 10 Mikro
10 Hibrit sistem batarya kontrol modülü;

Yüksek voltajlı hibrit alternatör inverteri, 500 V – 12 V voltaj invertörü ile marş motoru.

 10 Mikro
11 Şarj modülü 5 Mikro
12 İklimlendirme sisteminin soğutma sıvısı kesme vanası;

Hibrit sistem bataryasının 1 numaralı soğutma sıvısı pompası.

 15 Mikro
13 Elektrikli tahrik sistemi için soğutma sıvısı pompası 15 Mikro
14 Hibrit sistem bileşenlerinin soğutma fanı 25 MCase
15 – – MCase
16 – – MCase
17 – – MCase
Reklam
18 Hesaplama modülü 5 Mikro
19 – – Mikro
20 – – Mikro
21 – – Mikro
22 – – Mikro
23 Ön koltuklar arasındaki konsolda USB portu 7,5 Mikro
24 Ön koltuklar arasındaki konsolda elektrikli priz 12 V 15 Mikro
25 – – Mikro
26 Bagajda elektrikli priz 12 V 15 Mikro
27 – – Mikro
28 Sol far, LED 15 Mikro
29 Sağ far, LED 15 Mikro
30 – – Mikro
31 Sol tarafta ön cam ısıtması Hava çıkışı MCase
32 Sağ tarafta ön cam ısıtması 40 MCase
33 Far spreyleri 25 MCase
34 Ön cam spreyleri 25 MCase
35 – – Mikro
36 Ses sinyali 20 Mikro
37 Alarm sireni 5 Mikro
38 Fren sistemi kontrol modülü (valfler, el freni) 30 MCase
39 Ön cam silecekleri 30 MCase
40 Arka cam spreyleri 25 MCase
41 Sağ tarafta ön cam ısıtması 40 MCase
42 Park ısıtıcı 20 MCase
43 – – MCase
44 – – MCase
45 Sağ tarafta ön cam ısıtması Hava çıkışı MCase
46 Ateşleme açıkken besleme:

Motor kontrol ünitesi; şanzıman sistem bileşenleri; elektrikli direksiyon; merkezi elektronik kontrol modülü

 5 Mikro
47 Aracın dışındaki gürültü seviyesi (belirli pazarlar) 5 Mikro
48 Sağ far, LED 15 Mikro
49 Alkol kilidi 5 Mikro
50 – – Mikro
51 – – Mikro
52 Hava yastığı; yolcu ağırlık sensörü 5 Mikro
53 Sol far, LED 15 Mikro
54 Gaz pedalı sensörü 5 Mikro
55 Şanzıman kontrol modülü;

Vites kolu kontrol modülü.

 15 Mikro
56 Motor kontrol modülü (ECM) 5 Mikro
57 – – Mikro
58 – – Mikro
59 – – Mikro
60 – – Mikro
61 Motor kontrol modülü; aktüatör;

Gaz kelebeği modülü;

Turboşarj vanası.

 20 Mikro
62 Elektromanyetik valfler;

Yakıt sızıntı izleme vanası; ile

Aşırı basınç bağlantısı.

 10 Mikro
63 Vakum regülatörleri;

Elektrik kontrollü bypass vanası:

Havalandırma vanası.

 7,5 Mikro
64 Spoiler amortisör kontrol modülü;

Radyatör amortisör kontrol modülü.

 5 Mikro
65 – – Mikro
66 Lamba sonda, ön ve arka 15 Mikro
67 Motor yağ pompası solenoidi;

Hava kompresörünün debriyaj solenoidi;

Lamba sonda, ön, merkezi ve arka.

 15 Mikro
68 – – Mikro
69 Motor kontrol modülü (ECM) 20 Mikro
70 Ateşleme bobinleri;

Ateşleme bujileri.

 15 Mikro
71 – – MCase
72 – – MCase
73 Şanzıman sıvısı pompası kontrol modülü 30 MCase
74 – – MCase
75 – – MCase
76 – – MCase
77 – – MCase
78 – – MCase
