Ford Expedition U324 (2007-2017) – sigorta kutusu
Sigorta ve röle şeması – Ford Expedition UN93
Üretim yılına ait araçlar:
2007, 2008.

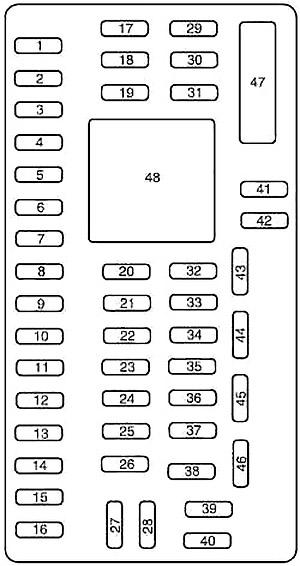

İç mekandaki sigorta kutusunun şeması
Sigorta paneli, torpidonun sağ tarafında yer almaktadır. Sigorta kutusuna erişmek için kaplama panelini çıkarmak için paneli kendinize doğru çekin, yan tarafa eğin ve çıkarın. Yeniden takmak için, kancaları paneldeki oluklarla hizalayın ve ardından bastırın. Sigorta kutusunun kapağını çıkarmak için, kapağın her iki tarafındaki kancalara basın ve ardından kapağı çıkarın.
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30 | Akıllı pencere #1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Sürücü tarafı bellek modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | FES, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Arka koltukların ses kontrolü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SDARS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | Akıllı pencere #2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Klavye arka aydınlatması, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Üçüncü sıradaki koltuğun etkinleştirilmesi, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fren vites kolu kilidi (BSI), | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPDJB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Sinyal lambaları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Farlar (sol) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Farlar (sağ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | İç aydınlatma | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Arka aydınlatma, karşılama lambaları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Ayna güç anahtarı, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sürücü koltuğu bellek anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Power Liftgate modülü – güç koruma | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | İklim kontrolü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Tüm motor kilitleri, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bagaj kilidinin açılması, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Açık camı serbest bırakma | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | Kullanılmıyor (yedek) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 25 | Arka silecek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Ayarlanabilir pedallar, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Veri bağlantıları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Sis farları, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Köşe lambaları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Pozisyon lambası rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Farlar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Korna rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | İsteğe bağlı ışıklar, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Eldiven kutusu, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Güneşlik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Gösterge paneli göstergeleri | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | Ateşleme | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 5 | Radyo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 5 | Gösterge paneli göstergeleri | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 5 | Kullanılmıyor (yedek) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Pusula | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Otomatik karartma ayna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Sınırlama kontrol modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 5 | Kullanılmıyor (yedek) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 10 | Arka park yardımcısı, 4×4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 5 | PATS verici | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | İklim kontrolü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 20 | Subwoofer/amplifikatör (audiophile radyo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 20 | Radyo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 10 | Römorkun şarj bobini | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 10 | Arka silecek mantığı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 5 | Ön silecek mantığı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 7,5 | İklim kontrolü, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Yardımcı röle kontrolü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 30 | Elektrikli pencereler, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Açılır tavan | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

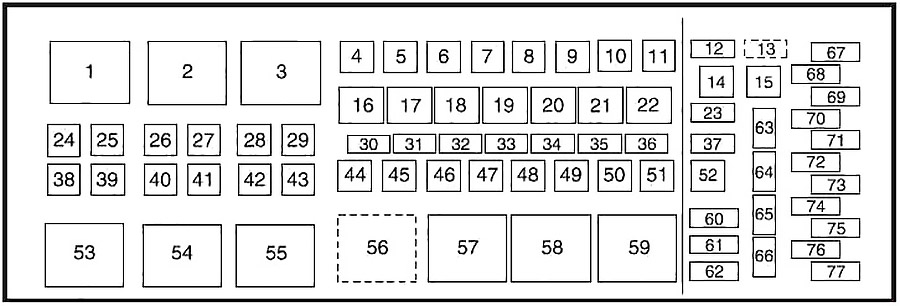

Motor bölmesindeki sigorta kutusunun şeması
Güç dağıtım kutusu motor bölmesinde yer almaktadır.
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | – | Fan rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | Arka cam buharlaştırma rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | Üçüncü sıradaki koltuklar (sürücü tarafı) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 40 | Römorkun çekme konektörü (elektrik freni) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 60 | ABS (valfler) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40 | Isıtmalı/soğutmalı koltuklar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 60 | ABS (pompa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Arka konsol güç noktası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Yardımcı fan | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 25 | Römorkun çekme konektörü (pozisyon lambaları) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | Römorkun çekme konektörü (akü şarjı) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | Klima debriyaj rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | – | Yakıt pompası rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | – | Yedek röle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | Römorkun çekme konektörü (sol sinyal lambası) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | Römorkun çekme konektörü (sağ sinyal lambası) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Isıtmalı aynalar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 40 | Fan motoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 30 | Elektrikli bagaj kapağı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 40 | Arka cam buharlaştırma, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Isıtmalı ayna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 30 | Yolcu koltuğu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Klima debriyajı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Fren lambaları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 20 | Yakıt pompası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 20 | Yedek lambalar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 25 | Römorkun çekme konektörü (stop/dönüş lambası) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 20 | 4×4 modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Şanzıman kontrol modülü (PCM) – gücü koru, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Depo havalandırma valfi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 15 | B+ vites değişimi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 30 | Üçüncü sıradaki koltuklar (yolcu tarafı) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 50 | Hava süspansiyon pompası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 30 | Marş motoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 20 | IP/konsol güç noktası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 20 | 4×4 modül motoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 30 | Sürücü koltuğu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 40 | Ateşleme/başlatma rayı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 30 | Hava süspansiyonu – elektrikli valfler | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 30 | Ön silecekler/sprayler | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 30 | PCM – toplama veri yolu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 20 | Yük güç noktası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 20 | Ateşleyici | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | – | Hava süspansiyon rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | – | Marş motoru rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | – | Römorkun çekme konektörü (pozisyon lambası) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | – | Römorkun çekme konektörü (akü şarjı) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | – | Başlatma/ateşleme rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | – | PCM rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | – | Tek dokunuşla başlatma diyotu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | – | Klima debriyaj diyotu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | – | Yakıt pompası diyotu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | 15 | Römorkun çekme konektörü (geri vites lambası) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 10 | Hava süspansiyonu mantığı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | 10 | Fan bobini | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 68 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69 | 30 | Çalışma/başlatma – iç mekandaki sigorta kutusu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | 20 | PCM (sensörler) – EFC, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klima debriyaj bobini | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | 5 | Yakıt bobini, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ISP-R | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | 20 | PCM (ateşleme bobinleri) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | 5 | Vites değişimi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | 20 | PCM (sensörler) – HE GO/CMS, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MAFS, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EVMV, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CMCV, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hız anahtarı, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VCT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | 5 | 4×4 entegre tekerlek uçları elektromanyetik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | 20 | PCM – VPWR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 10 | ABS mantığı, ısıtmalı PVC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

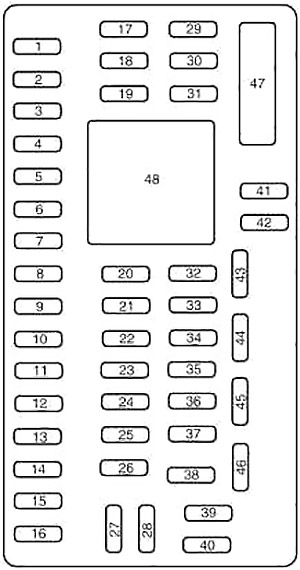

Sigorta ve röle şeması – Ford Expedition U324
Üretim yılına ait araçlar:
2009, 2010, 2011, 2012, 2013, 2014.

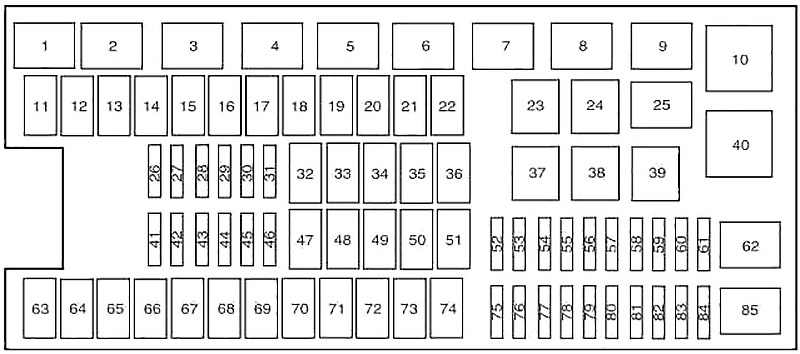

İç mekandaki sigorta kutusunun şeması
Sigorta paneli, torpidonun sağ tarafında yer almaktadır. Paneli kendinize doğru çekin, yan tarafa eğin ve sigorta kutusuna erişmek için paneli çıkarın. Yeniden takmak için, kancaları paneldeki oluklarla hizalayın ve ardından bastırın.
Sigorta kutusunun kapağını çıkarmak için, kapağın her iki tarafındaki kancalara basın ve ardından kapağı çıkarın. Yeniden takmak için, kapağın üst kısmını sigorta panelinin üzerine yerleştirin ve ardından kapağın alt kısmını bastırın, tık sesi duyana kadar. Kapağın düzgün bir şekilde takıldığından emin olmak için kapağı nazikçe çekin.
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 30 | Sürücü penceresi |
| 2 | 15 | Sürücü tarafı bellek modülü |
| 3 | 15 | Arka koltuk kontrolü |
| Uydu radyo, | ||
| SYNC | ||
| 4 | 30 | Kullanılmıyor (yedek) |
| 5 | 10 | Klavye aydınlatması, |
| Üçüncü sıradaki koltuğun etkinleştirilmesi, | ||
| Fren vites kilidi, | ||
| Akıllı sigorta paneli güç mantığı | ||
| 6 | 20 | Sinyal lambaları |
| 7 | 10 | Farlar (sol) |
| 8 | 10 | Farlar (sağ) |
| 9 | 15 | İç aydınlatma |
| 10 | 15 | Aydınlatmayı etkinleştir, |
| Karşılama lambaları | ||
| 11 | 10 | Kullanılmıyor (yedek) |
| 12 | 7,5 | Ayna güç anahtarı, |
| Sürücü koltuğu bellek anahtarı | ||
| 13 | 5 | Kullanılmıyor (yedek) |
| 14 | 10 | Arka kapak modülü – güç koruma |
| 15 | 10 | İklim kontrolü, |
| Küresel konumlandırma uydu modülü | ||
| 16 | 15 | Kullanılmıyor (yedek) |
| 17 | 20 | Kilitler |
| Arka kapak açma, | ||
| Pencere açma | ||
| 18 | 20 | İkinci sıradaki ısıtmalı koltuklar |
| 19 | 25 | Arka silecek |
| 20 | 15 | Ayarlanabilir pedallar, |
| Veri bağlantıları | ||
| 21 | 15 | Sis farları |
| 22 | 15 | Park lambaları |
| 23 | 15 | Farlar |
| 24 | 20 | Korna |
| 25 | 10 | İsteğe bağlı ışıklar, |
| Eldiven kutusu, | ||
| Güneşlik | ||
| 26 | 10 | Gösterge paneli göstergeleri |
| 27 | 20 | Ateşleme |
| 28 | 5 | Radyo |
| 29 | 5 | Gösterge paneli göstergeleri |
| 30 | 5 | Kullanılmıyor (yedek) |
| 31 | 10 | Kullanılmıyor (yedek) |
| 32 | 10 | Hava yastığı modülü |
| 33 | 10 | Kullanılmıyor (yedek) |
| 34 | 5 | Kullanılmıyor (yedek) |
| 35 | 10 | Arka park yardımcısı, |
| 4×4, | ||
| Arka kamera, | ||
| İkinci sıradaki ısıtmalı koltuklar | ||
| 36 | 5 | Pasif hırsızlık önleme sistemi |
| 37 | 10 | İklim kontrolü |
| 38 | 20 | Subwoofer |
| 39 | 20 | Radyo |
| 40 | 20 | Navigasyon amplifikatörü |
| 41 | 15 | Elektrikli pencereler, |
| Havalandırma ızgaraları, | ||
| Açılır tavan | ||
| Otomatik karartma ayna, | ||
| 110 V AC güç noktası | ||
| 42 | 10 | Kullanılmıyor (yedek) |
| 43 | 10 | Arka silecek mantığı, |
| 44 | 10 | Römorkun akü şarj rölesi |
| 45 | 5 | Ön silecek mantığı |
| 46 | 7,5 | İklim kontrolü, |
| Yardımcı röle kontrolü | ||
| 47 | 30 | Elektrikli pencereler, |
| Açılır tavan | ||
| 48 | – | Gecikmeli aksesuar rölesi |
Motor bölmesindeki sigorta kutusunun şeması
Güç dağıtım kutusu motor bölmesinde yer almaktadır.
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | – | Şaft sileceği rölesi |
| 2 | – | Marş motoru rölesi |
| 3 | – | Fan motoru rölesi |
| 4 | – | Römorkun akü şarj rölesi |
| 5 | – | Yakıt pompası rölesi |
| 6 | – | Elektronik fan rölesi 1 |
| 7 | – | Arka cam buharlaştırma/radyatör ısıtma rölesi |
| 8 | – | Elektronik fan rölesi 3 |
| 9 | – | Marş/ateşleme rölesi |
| 10 | – | Dağıtım kutusu rölesi. |
| 11 | 40 | Güç çalıştırma plakası |
| Isıtmalı koltuklar | ||
| 12 | 40 | Ateşleme/başlatma, röle |
| 13 | 30 | Marş motoru rölesi |
| 14 | 50 | Elektronik fan |
| 15 | – | Kullanılmıyor |
| 16 | 50 | Elektronik fan |
| 17 | – | Kullanılmıyor |
| 18 | 30 | Römork freni |
| 19 | 20 | Güç noktası (konsol) |
| 20 | 20 | 4×4 HAT 2 modülü |
| 21 | 30 | Römorkun çekme konektörü |
| 22 | 30 | Elektrikli yolcu koltuğu |
| 23 | – | Klima debriyaj rölesi |
| 24 | – | Römorkun park lambası rölesi |
| 25 | – | Kullanılmıyor |
| 26 | 10 | ALT sensörü |
| 27 | 20 | 4×4 HAT 1 modülü |
| 28 | 25 | Römorkun park lambası rölesi |
| 29 | 10 | Entegre son anahtar elektromanyetik valfi |
| 30 | 10 | Klima debriyaj rölesi |
| 31 | 15 | Römork için geri vites lambası |
| 32 | 40 | Fan motoru rölesi |
| 33 | 40 | 110 V AC güç noktası |
| 34 | 30 | Yardımcı fan motoru |
| 35 | 30 | Şanzıman kontrol modülü rölesi |
| 36 | 30 | Elektrikli bagaj kapağı |
| 37 | – | Kullanılmıyor |
| 38 | – | Kullanılmıyor |
| 39 | – | Römorkun acil durum lambası rölesi |
| 40 | – | Elektronik fan rölesi 2 |
| 41 | 10 | Güç koruma modülü |
| 42 | 5 | Marş/ateşleme rölesi |
| 43 | 10 | Fren anahtarı/kolu |
| 44 | 20 | Yakıt pompası rölesi |
| 45 | 10 | Kullanılmıyor (yedek) |
| 46 | 15 | Ön/arka silecek pompası |
| 47 | 30 | Arka silecek motoru |
| 48 | 40 | Römorkun çekme konektörü |
| 49 | – | Kullanılmıyor |
| 50 | 30 | Ön silecek motoru rölesi |
| 51 | 40 | Arka cam buharlaştırma/radyatör ısıtma rölesi |
| 52 | 10 | Başlatma/movement başlangıcında tekerleklerin kilitlenmesini önleme sistemi |
| 53 | 5 | ISP sistem kontrol modülü |
| 54 | 5 | Direksiyon yardımı |
| 55 | – | Kullanılmıyor |
| 56 | 30 | İç mekandaki sigorta kutusu Güç R/S |
| 57 | 5 | Fan motorunun çalıştırılması/başlatılması |
| 58 | – | Kullanılmıyor |
| 59 | 15 | Isıtmalı aynalar |
| 60 | – | Kullanılmıyor |
| 61 | – | Kullanılmıyor |
| 62 | – | Kullanılmıyor |
| 63 | 25 | Elektronik fan |
| 64 | 30 | Açılır tavan |
| 65 | 20 | Kullanılmıyor (yedek) |
| 66 | 20 | Yardımcı güç noktası (orta konsol arkasında) |
| 67 | 40 | Birinci sıradaki iklimlendirilmiş koltuklar |
| 68 | 30 | Kilitlenmeyi önleme sistemi valfleri |
| 69 | 60 | Kilitlenmeyi önleme sistemi pompası |
| 70 | 30 | Üçüncü sıradaki elektrikli katlanabilir koltuk |
| 71 | 20 | Yardımcı güç noktası/ateşleyici |
| 72 | 20 | Yardımcı güç noktası (sağ arka panel) |
| 73 | – | Kullanılmıyor |
| 74 | 30 | Elektrikli ayarlanabilir sürücü koltuğu |
| 75 | 20 | Araç gücü 1 – şanzıman kontrol modülü |
| 76 | 20 | Araç gücü 2 – şanzıman kontrol modülü |
| 77 | 15 | Araç gücü 4 – ateşleme bobinleri |
| 78 | – | Kullanılmıyor |
| 79 | 20 | Araç gücü 3 – şanzıman kontrol modülü |
| 80 | – | Kullanılmıyor |
| 81 | – | Kullanılmıyor |
| 82 | – | Kullanılmıyor |
| 83 | – | Kullanılmıyor |
| 84 | – | Kullanılmıyor |
| 85 | – | Silecek motoru rölesi |
