Ford Maverick (2022) – sigorta kutusu

Temmuz 11, 2025 Demir Emre

İçindekiler

Ford Maverick – sigorta kutusu şeması

Üretim yılı: 2022.

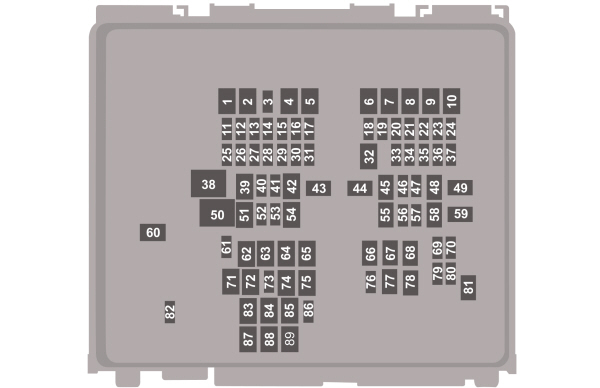

Kaput altındaki sigorta kutusu

Numara	Amper [A]	Açıklama
1	—	Kullanılmıyor.
2	40 A	İtici sistem kontrol modülü.
3	20 A	Korna.
4	40 A	Ek ısıtıcı (hibrit elektrikli araç).
Reklam
5	—	Kullanılmıyor.
6	—	Kullanılmıyor.
7	60 A	Ek ısıtıcı (hibrit elektrikli araç).
8	—	Kullanılmıyor.
9	40 A	Ek ısıtıcı (hibrit elektrikli araç).
10	30 A	Marş motoru.
11	15 A	İtici sistem kontrol modülü.
12	15 A	İtici sistem kontrol modülü.
13	15 A	İtici sistem kontrol modülü.
14	15 A	İtici sistem kontrol modülü.
15	—	Kullanılmıyor.
16	—	Kullanılmıyor.
17	10 A	Klima kompresörü.
18	10 A	İtici sistem kontrol modülü.
19	10 A	Antiblokaj modülü.
20	10 A	Hibrit elektrikli araç itici grup kontrol modülü.
21	5 A	Adaptif cruise kontrol.
22	5 A	Hibrit elektrikli araç batarya kontrol modülü.
23	10 A	Stop lambası anahtarı.
24	20 A	Amplifikatör.
Reklam
25	15 A	Isıtmalı silecek park yeri.
26	10 A	Isıtmalı ön cam kamerası.
27	—	Kullanılmıyor.
28	—	Kullanılmıyor.
29	—	Kullanılmıyor.
30	—	Kullanılmıyor.
31	—	Kullanılmıyor.
32	30 A	Gövde kontrol modülü.
33	15 A	Isıtmalı direksiyon.
34	10 A	Park yardım için ön kamera; Öne bakan kamera; Arka kamera; Kör nokta bilgi sistemi.
35	—	Kullanılmıyor.
36	5 A	Elektronik direksiyon yardımı.
37	20 A	Römork çekme lambaları.
38	40 A	Fan motoru.
39	—	Kullanılmıyor.
Reklam
40	30 A	İkincil pazar freni kontrolörü.
41	20 A	Amplifikatör.
42	30 A	Elektrikli ayarlanabilir sürücü koltuğu.
43	50 A	Elektrikli su pompası (hibrit elektrikli araç).
44	40 A	Römork çekme modülü.
45	—	Kullanılmıyor.
46	—	Kullanılmıyor.
47	20 A	Isıtmalı koltuklar.
48	30 A	Römork aydınlatma modülünün batarya şarjı.
49	60 A	Antiblokaj fren kontrol pompası.
50	60 A	Soğutma fanı.
51	30 A	Açılır tavan.
52	5 A	Hibrit elektrikli araç itici grup kontrol modülü.
53	—	Kullanılmıyor.
54	—	Kullanılmıyor.
55	—	Kullanılmıyor.
56	5 A	DC/DC dönüştürücü (hibrit elektrikli araç).
57	10 A	Veri bağlantı konnektörü.
58	30 A	İklimlendirilmiş koltuk modülü.
59	40 A	Gövde kontrol modülü.
60	25 A	Elektrikli kayar arka cam.
61	—	Kullanılmıyor.
Reklam
62	—	Kullanılmıyor.
63	—	Kullanılmıyor.
64	—	Kullanılmıyor.
65	—	Kullanılmıyor.
66	—	Kullanılmıyor.
67	—	Kullanılmıyor.
68	—	Kullanılmıyor.
69	10 A	Römork çekme geri lambaları.
70	15 A	Portatif yakıt enjektörleri.
71	20 A	Konsolun arka güç girişi.
72	20 A	Medya konteyneri güç girişi.
73	5 A	USB şarj cihazı – merkezi konsol – arka.
74	—	Kullanılmıyor.
75	30 A	Ön cam silecek motoru.
76	10 A	Isıtmalı dış ayna.
77	40 A	Antiblokaj valfleri.
78	—	Kullanılmıyor.
79	25 A	Sol taraf için geliştirilmiş dış aydınlatma modülü.
80	25 A	Sağ taraf için geliştirilmiş dış aydınlatma modülü.
81	20 A	Yakıt pompası.
82	—	Kullanılmıyor.
83	40 A	Hibrit elektrikli araç yardımcı güç dağıtım kutusu.
84	20 A	Alım kutusu güç girişi.
85	60 A	Invertör.
86	—	Kullanılmıyor.
87	—	Kullanılmıyor.
88	—	Kullanılmıyor.
89	—	Kullanılmıyor.

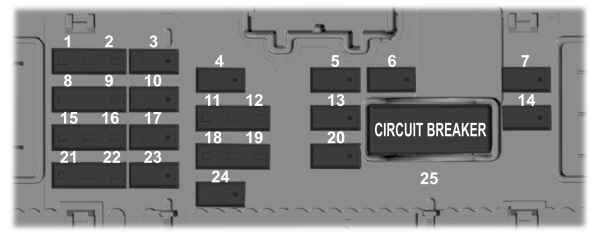

Gövde kontrol modülü sigorta kutusu

Ford Maverick (2022) – sigorta kutusu

Numara	Amper [A]	Açıklama
1	5 A	Kullanılmıyor (yedek).
Reklam
2	5 A	Kullanılmıyor (yedek).
3	10 A	Otomatik kararan dikiz aynası; Görüntü işleme modülü A; Far otomatik kontrolü.
4	10 A	Ateşleme; Butonla etkinleştirilen anahtar; Anahtar kilitleme elektromanyeti.
5	20 A	Kilitleme; Açma.
6	10 A	Açılır tavan; DC dönüştürücü; Sürücü kapısı anahtar seti; Elektrikli kayar arka cam anahtarı.
7	30 A	Yolcu kapısı modülü.
8	5 A	Park yardım kontrol modülü; Römork freni anahtarı (gaz).
9	5 A	Kullanılmıyor.
10	10 A	Genişletilmiş güç modülü.
11	5 A	Telematik kontrol ünitesi modülü.
12	5 A	Kullanılmıyor.
13	15 A	Sürücü kapısı kilidi; Sürücü kapısının açılması.
14	30 A	Sürücü kapısı modülü.
15	15 A	Genişletilmiş güç modülü.
16	15 A	Kullanılmıyor (yedek).
17	15 A	SYNC; Verici-alıcı modülü; Entegre kontrol paneli.
18	7,5 A	Aksesuarlar için kablosuz şarj modülü.
19	7,5 A	Kullanılmıyor.
20	10 A	Kullanılmıyor (yedek).
21	7,5 A	İklim kontrolü; E-Shifter modülü.
22	7,5 A	Gösterge paneli; Akıllı veri bağlantısı; Direksiyon sütunu kontrol modülü.
23	20 A	Ses ünitesi.
24	20 A	Kullanılmıyor (yedek).
25	30 A	Ön elektrikli camlar sol taraf; Ön elektrikli camlar sağ taraf; Arka elektrikli camlar sol taraf; Arka elektrikli camlar sağ taraf.
