Mitsubishi Outlander (2001-2018) – sigorta kutusu

Bu makalede, Mitsubishi Outlander’ın (2001–2018) sigorta kutusu diyagramlarını bulacak, aracın içindeki sigorta panellerinin yerini öğrenecek ve her sigortanın atamasını (sigorta düzeni) öğreneceksiniz.

Sigorta ve Röle Şeması – Mitsubishi Outlander

Üretim yıllarıyla ilgili:

2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.

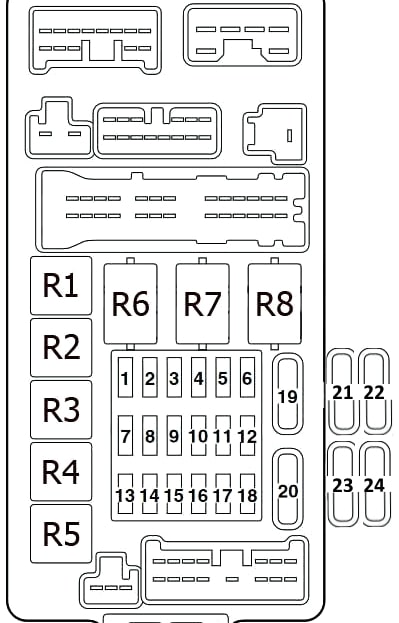

Yolcu bölmesindeki sigorta

Torpidonun altındaki torpido gözünün arkasında bulunur.

Atamaları diyagramlarınızla kontrol edin.

Açıklama

1	10A Ateşleme sistemi
2	7,5A Gösterge seti (panel)
3	7,5A Geri vites lambaları, otomatik şanzıman kontrol rölesi
4	7,5A Hız sabitleme sistemi
5	7,5A Klima
Reklam
6	7,5A Dış aynaların kontrol paneli
7	20A Temizlik ürünleri ve silecekler, Elektronik aydınlatma kontrol ünitesi
8	7,5A Motor ve otomatik şanzıman elektronik kontrol ünitesi (otomatik şanzımanlı araçlar için), motor elektronik kontrol ünitesi, yakıt pompası rölesi
9	Ateşleyici 15A
10	Yedek
11	Elektrikli aynalar 7,5A
12	7,5A ABS
13	10A ses sistemi, radyo
14	15A Arka cam sileceği/sprinkler
15	15A Diagnostik konektörü
16	10A Sis farı
17	Yedek
18	10A İç aydınlatma
19	30A Isıtıcı fan motoru
20	30A Isıtmalı arka cam
21	20A Açılır tavan motoru
22	10A Isıtmalı koltuklar
23	10A Turbo soğutucu intercooler pompası
24	Yedek

Röleler

1. Yakıt pompası rölesi (1)
2. Ön koltuk ısıtma rölesi
3. Yakıt pompası rölesi (2)
4. Ek ekipman bağlantısı için soket rölesi
5. Sis farı rölesi
6. Elektrikli cam kaldırma rölesi
7. Isıtıcı fan motoru rölesi
8. Isıtmalı arka cam rölesi



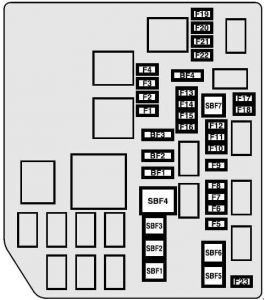

Motor bölmesindeki sigortalar ve röleler

Motor bölmesinin sol tarafında kuruludur. Ana bir sigorta ve bir röle kutusu ile bir röle kutusundan oluşur.

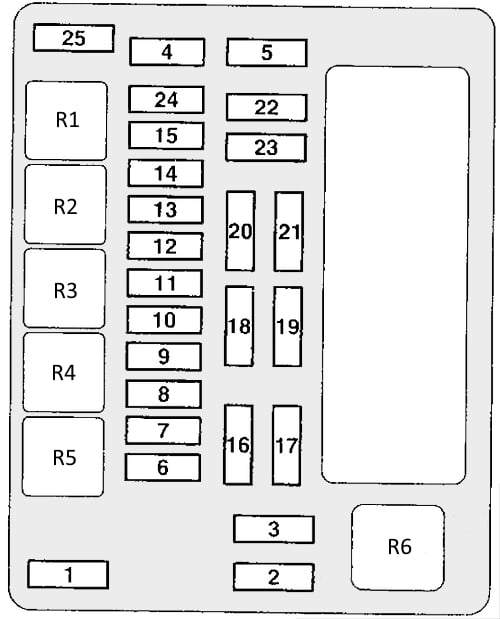

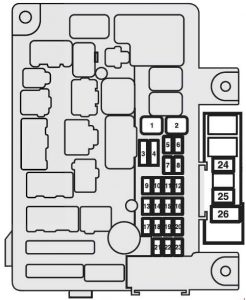

Ana kutu

Açıklama

1	60A Gösterge paneli / röle kutusu sigortası
Reklam
2	50A Soğutma fan motoru
3	ABS sistemi 60A
4	Ateşleme kilit devresi 40A
5	Elektrikli camlar 30A
6	15A Sis farları
7	15A / 20A Isıtmalı koltuklar
8	10A Korna
9	20A Motor yönetim sistemi
10	Klima kompresörünün elektromanyetik debriyajı 10A
11	15A Stop lambaları
12	15A Isıtmalı ön cam
13	Jeneratör 7,5 A
14	Alarm 10A
15	20A Şanzıman elektronik kontrol ünitesi
16	10A Far, sağ projektör
Reklam
17	10A Far, sol projektör
18	10A Far, sağ far
19	10A Far, sol far
20	7,5A Arka lamba (sağ)
21	7,5A Arka lamba (sol)
22	10A İç aydınlatma
23	Ses sistemi 10A
24	Yakıt pompası 15A
25	15A Aksesuar güç konektörü

Röleler

1. Yedek
2. Ön cam ısıtma rölesi
3. Aksesuar güç konektörü rölesi
4. Korna rölesi
5. Sis farı rölesi
6. Soğutma fan motoru rölesi

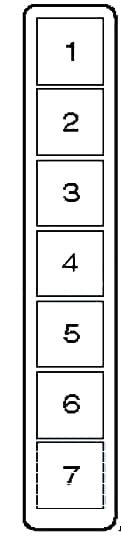

Röle kutusu

Açıklama

1. Klima kompresörünün elektromanyetik debriyaj rölesi
2. Motor kontrol rölesi
3. Şanzıman elektronik kontrol ünitesi rölesi
4. Ateşleme rölesi
5. Gaz kelebeği kontrol ünitesi rölesi
6. Yedek
7. Yedek



Ana sigorta

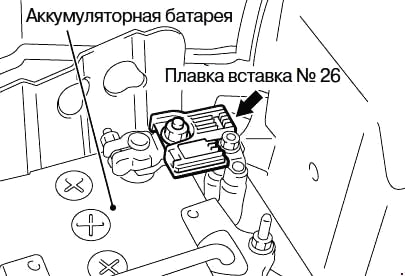

Ana güç sigortası, yüksek güçlü bir kartuş sigorta şeklinde, bataryanın pozitif terminalinde bulunur.
