Mazda 2 DY (2003-2007) – sigorta kutusu

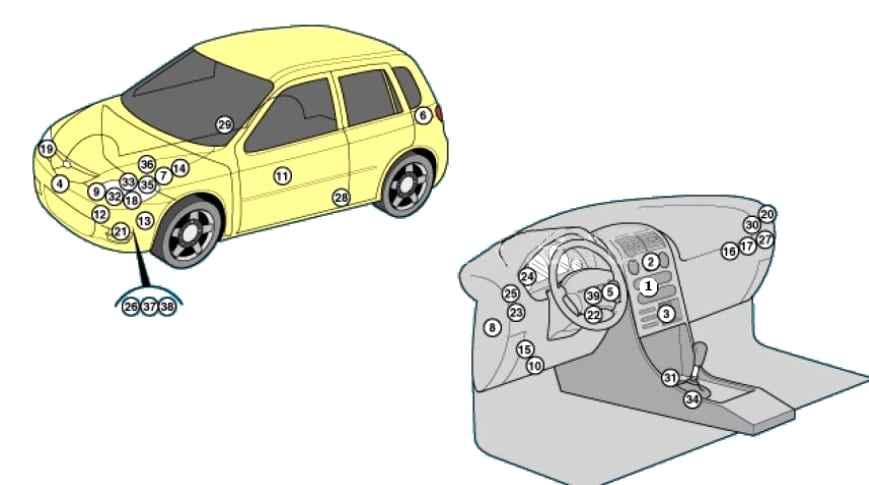

Kontrol ünitelerinin konumu

Açıklama

1	Klima kontrolörü (ısıtıcı kontrol panelinde)
2	Klima/ısıtıcı fan motoru rölesi – gösterge panelinin arkasında
3	Isıtıcı / klima fan motoru dirençleri – yolcu ayak alanında
4	Çarpışma sensörü (SRS), ön
5	Hırsızlık alarm merkezi – gösterge panelinin arkasında
Reklam
6	Hırsızlık alarmı sesi
7	Akkü
8	Merkezi kilit
9	Debriyaj aktüatör kontrol ünitesi – motor bölmesi
10	Diagnostik konektör (DLC)
11	Elektrikli cam kontrolörü (sürücü kapısındaki anahtarda)
12	Soğutma fan motoru dirençleri — radyatör koruması
13	Sis farı rölesi
14	Sigorta kutusu / röle, motor bölmesi
15	Sigorta kutusu / röle paneli 1
16	Sigorta kutusu / röle paneli 2
17	Sigorta kutusu / röle paneli 3
18	Far açısı kontrol motoru, sol
19	Far açısı kontrol motoru, sağ
20
21	Sesli uyarı
22	İmmobilizer halka anteni – ateşleme anahtarının yakınında
23	Sinyal anahtarı rölesini etkinleştir
24	Gösterge paneli kontrol ünitesi (gösterge panelinde)
25	Geri vites lambası rölesi
Reklam
26	Arka cam silecek pompası – ön cam silecek pompası ile entegre
27	Röle kutusu – içerir: ön cam silecek motoru rölesi, ön cam silecek pompası rölesi, arka cam silecek / yıkama rölesi, kornanın rölesi, ön / arka far rölesi
28	Sol ön yan çarpışma sensörü – B sütununun alt kısmı
29	Sağ ön yan çarpışma sensörü – B sütununun alt kısmı
30	Marş motoru rölesi
31	SRS elektronik kontrol ünitesi
32	Şanzıman elektronik kontrol ünitesi – debriyaj elektronik kontrol ünitesinde
33	Şanzıman aktarıcı – şanzıman için
34	Şanzıman kontrolörü – otomatik şanzıman seçici
35	Araç hız sensörü, ABS sistemi ile – ABS elektronik kontrol ünitesi
36	Araç hız sensörü, ABS sistemi olmadan – kontrol noktasında
37	Ön cam yıkama sıvısı düşük seviye sensörü
38	Ön cam yıkama pompası motoru
39	Ön cam sileceklerinin aralıklı rölesi – anahtar bloğunda

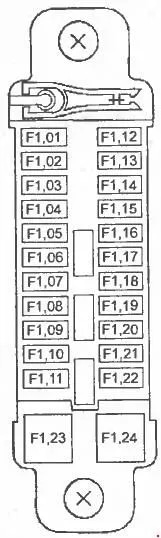

Yolcu bölümündeki sigorta kutusu

Ana sigorta kutusu

Gösterge panelinin alt kısmında yer alır.

Açıklama

F01	Kullanılmıyor
Reklam
F02	Kullanılmıyor
F03	15A İç aydınlatma
F04	Sigara çakmağı 15A
F05	7,5A Yan aynaların elektrikli açılması
F06	Kullanılmıyor
F07	10A Gösterge paneli
F08	20A Silecekler ve ön cam yıkama
F09	10A Aktif güvenlik sistemi
F10	15A Motor yönetim sistemi
F11	15A Şanzıman kontrol ünitesi
F12	Elektrikli camlar 30A
F13	Kullanılmıyor
F14	Kullanılmıyor
F15	Kullanılmıyor
F 16	7,5A Marş motoru
F17	7,5A Geri vites lambaları
F18	7,5A Gösterge paneli aydınlatması
F19	7.5A Klima kompresörünün elektromanyetik debriyajı
F20	Klima 7,5 A
F21	10A Arka kapı silecek ve yıkama
F22	10A Arka kapı cam ısıtıcı
F23	Kullanılmıyor
Reklam
F24	Kullanılmıyor

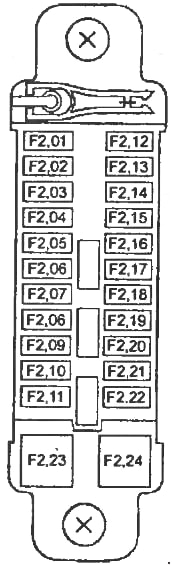

Ek sigorta kutusu

Açık torpido kutusunun arkasında yer alır.

Açıklama

F01	Kullanılmıyor
F02	30A ABS
F03	Kullanılmıyor
F04	Jeneratör 7,5A
F05	20A Yakıt pompası
F06	7,5A Motor ve şanzıman elektronik kontrol ünitesi
F07	15A Hava akışı sensörü, motor yönetim sistemi
F08	20A Hava akışı sensörü, motor yönetim sistemi
F09	15A Stop lambaları
F10	Alarm 15A
F11	Kullanılmıyor
F12	Kullanılmıyor
F13	Kullanılmıyor
F14	15A TNS
F15	20A ABS
F 16	15A Isıtmalı yan aynalar
F17	10A Farlar (sağ far)
F18	10A Farlar (sol far)
F19	10A Farlar (sağ far)
F20	10A Farlar (sol far)
F21	Kullanılmıyor
F22	Kullanılmıyor
F23	Kullanılmıyor
F24	Kullanılmıyor

Röle kutusu

Açıklama

1. Farlar için düşük ışık rölesi
2. Farlar için yüksek ışık rölesi
3. Yakıt pompası rölesi
4. Hırsızlık alarmı rölesi
5. Motor kontrol rölesi

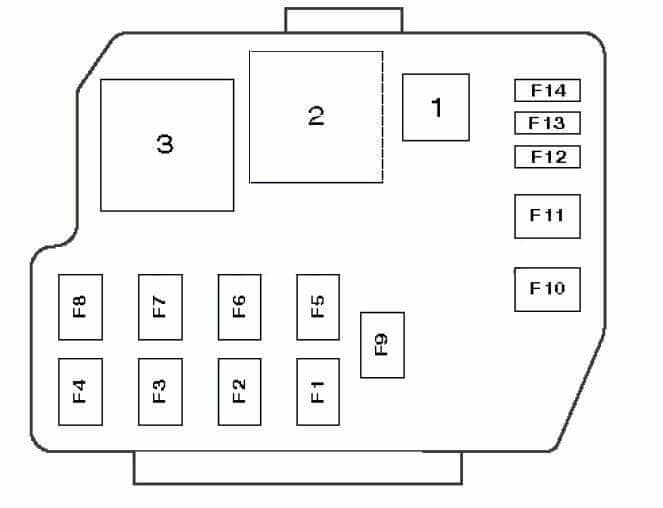

Motor bölmesindeki sigorta kutusu

Akküye yakın bir konumda yer alır.

Açıklama

1	Tamamen açık gaz kelebeği konum rölesi (klima)
2	Soğutma fan motoru rölesi (yüksek hız)
3	Soğutma fan motoru rölesi
F1	50A Buji (Dizel), yardımcı ısıtıcı
F2	40A Klima / ısıtıcı fan motoru
Reklam
F3	50A Ateşleme anahtarı
F4	50A Soğutma fan motoru
F5	60A Elektromanyetik debriyaj kontrolü
F6	60A Ateşleme anahtarı
F7	Farlar 30A
F8	60A Motor yönetimi
F9	Akkü güç dağıtımı 100A
F10	30A Isıtmalı arka cam
F11	60A Anti kilit sistemi (ABS)
F12	Elektrikli camlar 20A
F13	30A Merkezi kilit
F14	15A Sis farları
