Mitsubishi Fuso Fighter 2 (1999-2010) – sigorta kutusu

İçindekiler

Mitsubishi Fuso Fighter 2 – sigorta şeması

Üretim yılı: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010

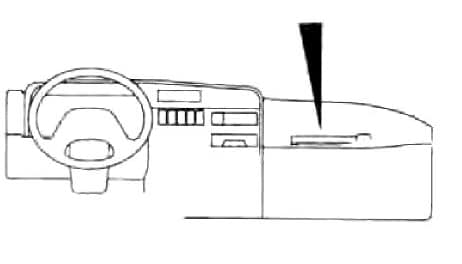

Ana sigorta ve röle kutusu, yolcu koltuğunun önündeki koruyucu kapağın arkasındaki panelde bulunmaktadır.

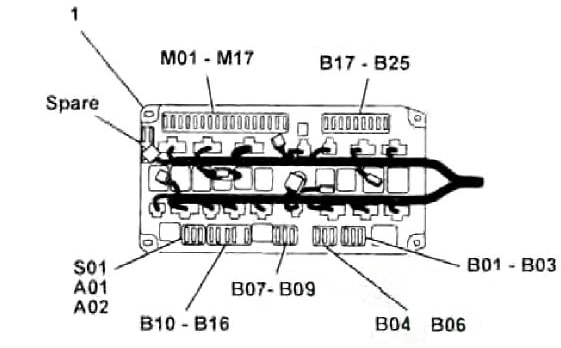

Numara	Açıklama
A01	10A Radyo
A02	15A Çakmak
B01	10A Acil güç kaynağı (WATT)
B02	10A Acil güç kaynağı (ACC)
Reklam
B03	15A Yük alanı aydınlatması
B04	20A Ek ekipman prizi
B05	25A Elektrikli camlar
B06	10A Otomatik şanzıman
B07	10A Stop lambaları
B08	15A Sinyal lambaları ve acil durum lambaları
B09	20A Park lambaları
B10	10A Far rölesi
B11	Yedek
B12	15A Sağ far
B13	Yedek
B14	Yedek
B15	15A Sol far
B16	Yedek
B17	Yedek
B18	20A Klima
B19	Yedek
B20	30A ABS
B21	Yedek
B22	10A Araç içi aydınlatma
Reklam
B23	10A Isıtmalı aynalar
B24	Yedek
B25	15A Korna
M01	10A Otomatik şanzıman
M02	10A Güç prizi bağlantısı
M03	Yedek
M04	10A Acil güç kaynağı (ANA)
M05	10A Marş kilidi anahtarı
M06	20A Otomatik şanzıman
M07	10A Isıtmalı aynalar
M08	10A Motor yönetim sistemi (çekiş)
M09	20A Isıtıcı fanı
M10	Yedek
M11	10A Motor kontrol ünitesi
M12	10A ABS kontrol ünitesi
Reklam
M13	10A Sinyal lambaları ve acil durum lambaları
M14	15A Hava kurutucu
M15	10A Ölçüm aracı; Hız göstergeleri.
M16	10A Geri vites lambaları
M17	15A Silecekler
S01	10A Koruma rölesi

Sürücü koltuğunun altındaki ünite, ayrıca tekil röle ve sigorta elemanlarını da içerebilir, örneğin 30A – otomatik şanzıman kontrolü.

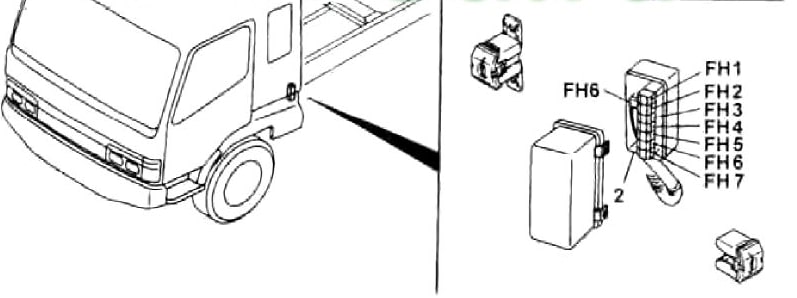

Kabinin arkasında, şasi üzerinde yer almakta ve su girişi önlemek için bir kapak ile kapatılmıştır.
