Seat Leon I (1999-2005) – sigorta kutusu

Demir Emre

Bu makalede, SEAT Leon I (1999–2005) sigorta kutusunun şemalarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi alacak ve her bir sigortanın atamasını öğreneceksiniz (sigorta düzeni).

Sigorta ve Röle Şeması – Seat Leon I

Üretim yılına göre araçlar:

1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Seat Leon I Gösterge Paneli Sigorta Kutusu

Seat Leon I (1999-2005) - sigorta kutusu
Numara
 Ampere
 Açıklama
1 5 Z4 – Sürücü tarafı dış ayna ısıtması (elektrikli cam ayarı olmayan modeller);
Z5 – Ön yolcu tarafı dış ayna ısıtması (elektrikli cam ayarı olmayan modeller);
Z20 – Sıçratıcı ısıtıcı sol eleman;
Z21 – Sıçratıcı ısıtıcı sağ eleman.
2 5 E3 – Acil durum lambası anahtarı;
J1 – Sinyal rölesi;M5 – Sol ön sinyal lambası;
M6 – Sol arka sinyal lambası;
M7 – Sağ ön sinyal lambası;
M8 – Sağ arka sinyal lambası;
J567 – Sol dış aydınlatma kontrolörü;
J568 – Sağ far açısı ayarlayıcı ile dış aydınlatma kontrolörü.
3 5 J5 – Sis farı rölesi;
E20 – Gösterge aydınlatma anahtarları ve kontrolörü.
4 5 X – Plaka aydınlatması
Reklam
5 7,5 E45 – Cruise control anahtarı;
E221 – Direksiyondaki kontrol ünitesi;
E227 – Cruise control (CCS) SET butonu;
G65 – Yüksek basınç sensörü (klima sistemi);
J131 – Sürücü ısıtmalı koltuk kontrolörü;
J132 – Ön yolcu ısıtmalı koltuk kontrolörü;
J245 – Açılır tavan ayar kontrolörü (merkezi kilit olmayan modeller);
J255 – Climatronic;
G266 – Yağ seviye ve sıcaklık sensörü;
J293 – Radyatör fanı kontrolörü, çok fonksiyonlu direksiyon;
J393 – Konfor sistemi (E231 – Dış aynaların ısıtma butonu);
J453 – Çok fonksiyonlu direksiyon kontrolörü;
J446 – Park yardım kontrolörü;
J503 – Radyo ve navigasyon sistemi için ekranlı kontrol ünitesi;
N147 – Soğutucu kapama valfi için 2 yollu valf (F269 – sıcaklık valfi konum anahtarı üstünde);
V154 – Taze/geri döngü hava valfi kontrol motoru.
6 5

5

 2001 Nisan’a kadar:
J379 – Merkezi kilit ve alarm merkezi;
2002 Eylül’den itibaren:
J651 – Kapatma valfi 1 rölesi (motor kodu BEH).
7 10 K142 – P/N vites kolu konum uyarı lambası;
M16 – Sol geri vites lambası;
M17 – Sağ geri vites lambası.
8 5 J412 – Cep telefonunun çalışması için elektronik kontrol ünitesi
9 5 E256 – TCS ve ESP butonu;
G85 – Direksiyon açısı vericisi;J104 – ABS/EDL/ASR/ESP merkezi.
10 15
510		 2001 Ekim’e kadar:
Motor yönetimi: benzin;
Motor yönetimi: dizel;
2001 Kasım’dan itibaren:
R – Radyo (kontak S);
J285 – Gösterge panelindeki ekran;
J503 – Radyo ve navigasyon için ekranlı kontrol ünitesi;
11 5 J285 – Gösterge panelindeki ekranlı kontrol ünitesi;
N110 – Vites kolu kilitleme elektromanyetiği.
12 7,5 J412 – Cep telefonunun çalışması için elektronik kontrol ünitesi;
G273 – İç izleme sensörü;
G274 – İç izleme vericisi;
T16 – 16 pinli konektör, (gösterge panelinin ortasında, oto-diyagnostik bağlantısı);
W11 – Sol arka okuma lambası (iç monitörlü modeller);
W12 – Sağ arka okuma lambası (iç monitörlü modeller).
13 10 F – Stop lambası anahtarı;
M9 – Sol fren lambası;
J…..-.Motor koleksiyonu;
J104 – ABS/EDL/ASR/ESP kontrolörü;
M9 – Sol fren lambası;
M10 – Sağ fren lambası;
M21 – Sol fren lambası ve arka lambası;
M25 – Yüksek seviye lambası.
14 10 J393 – Konfor sistemi merkezi kontrol ünitesi (merkezi kilit olmayan modeller);
J546 – Arka kapak uzaktan kumanda modelleri;
merkezi kilit olmadan:
M27 – Sol kapı uyarı lambası;
M28 – Sağ kapı uyarı lambası;
W – Ön iç aydınlatma;
W3 – Bagaj aydınlatması;
W11 – Sol arka okuma lambası;
W12- Sağ arka okuma lambası;
W14 – Aydınlatmalı dış ayna (ön yolcu tarafı);
W18 – Sol bagaj aydınlatması;
W19 – Sürücü tarafı okuma lambası;
W20 – Aydınlatmalı dış ayna (sürücü tarafı).
15 5 G85 – Direksiyon açısı vericisi;

J217 – Otomatik şanzıman kontrol ünitesi;
J285 – Gösterge panelindeki ekranlı kontrol ünitesi.
16 10 J255 – Climatronic;
J293 – Radyatör fanı kontrolörü.
17 – –
18 10 J285 – Gösterge panelindeki ekranlı kontrol ünitesi;
L2 – İki filamentli sağ lambası;
M32 – Sağ far lambası.
19 10 L1 – İki filamentli sol lambası;
M30 – Sol ana far lambası.
20 1 E102 – Far açısı ayarlayıcı;

J427 – Sağ far açma motoru;
J568 – Sağ far açısı ayarlayıcı ile gaz far kontrolörü;
L2 – İki telli sağ lambası;
M31 – Sağ far lambası;
V48 – Sol far açısı kontrol motoru;
V49 – Sağ far açısı kontrol motoru.
21 15 L1 – İki filamentli sol lambası;
M29 – Sol uzun far lambası;
J426 – Gaz farı için sol far açma motoru;
J567 – Sol far açısı ayarlayıcı ile gaz far kontrolörü.
22 5 J285 – Gösterge panelindeki ekranlı kontrol ünitesi;
M3 – Sağ taraftaki lambası.
23 5 J285 – Gösterge panelindeki ekranlı kontrol ünitesi;
M1 – Sol taraftaki lambası.
24 20 E22 – Araç silecek anahtarı, ön cam silecek motoru;
J31 – Otomatik ara silecek ve sıçratıcı rölesi;
V – Ön cam silecek motoru;V59 – Ön ve arka cam sıçratıcı pompası.
Reklam
25 20 E9 – Taze hava fanı anahtarı;
E35 – Klima sistemi anahtarı;
N24 – Aşırı ısınma sigortası ile taze hava fanı seri direnci;
V2 – Taze hava fanı;
J293 – Radyatör fanı kontrolörü;
J255 – Climatronic;
J… – Motor kontrolörleri.
26 25 Z1 – Arka cam ısıtması
27 15 2005 Kasım’a kadar:
V12 – Arka cam silecek motoru;
2005 Aralık’tan itibaren:
U1 – Ateşleyici;
U5 – Bagajda sol tarafta 12 V prizi.
28 15 G6 – Yakıt pompası (besleme pompası)
29 15
2010		 Benzin (motor kodu BDE için değil)
Motor yönetimi: Motor kodu BDE Motor yönetimi: Dizel
30 20 J245 – Kayar açılır tavan ayar kontrol ünitesi;
V1 – Kayar açılır tavan motoru.
31 20

5

 J217 – Otomatik şanzıman kontrolörü;
F125 – Çok fonksiyonlu anahtar;
J542 – Fren servo kontrolörü;J492 – Dört tekerlekten çekiş kontrol ünitesi;
32 10
30		 Enjektörler: Benzin;
Motor yönetimi: Dizel.
33 20 J31 – Otomatik yıkama ve silme rölesi;
V11 – Far sıçratıcı sistemi pompası.
34 10 Motor yönetimi
35 30 U10 – Römork prizi;
2005 Kasım’a kadar:
U5-12 V prizi, bagajın sol tarafında.
36 15 J5 – Sis farı rölesi;

L22 – Sol sis farı lambası;
L23 – Sağ sis farı lambası;
L46 – Sol arka sis farı lambası;
J285 – Gösterge panelindeki ekranlı kontrol ünitesi.
37 15
510		 2001 Ekim’e kadar:
J285 – Gösterge panelindeki ekranlı kontrol ünitesi;
J503 – Radyo ve navigasyon sistemi için ekranlı kontrol ünitesi;
R – Radyo, kontak S;
2001 Kasım’dan itibaren:
Motor yönetimi: benzin;
Motor yönetimi: dizel.
38 15 E204 – Depo kapağının uzaktan açma anahtarı;
J379 – Merkezi kilit ve alarm merkezi;
J386 – Sürücü kapısı merkezi;
J387 – Ön yolcu kapıları merkezi;
J388 – Sol arka kapı merkezi;
J389 – Sağ arka kapı merkezi;
J398 – Arka kapak uzaktan açma rölesi;
V155- Depo kapağı kilitleme motoru.
39 15 E3 – Acil durum lambası anahtarı;
J1 – Sinyal rölesi;J567 – Sağ far açısı ayarlayıcı ile gaz far kontrolörü;
J568 – Sağ far açısı ayarlayıcı ile gaz far kontrolörü;
M5 – Sol ön sinyal lambası;
M6 – Sol arka sinyal lambası;
M7 – Sağ ön sinyal lambası;
M8 – Sağ arka sinyal lambası.
Reklam
40 20 H1 – İki tonlu korn
41 15 U1- Ateşleyici (2005 Kasım’a kadar)
42 25 R – Radyo;
R12 – Amplifikatör;
J503 – Radyo ve navigasyon sistemi için ekranlı kontrol ünitesi;
J415 – TV için navigasyon sistemi alıcısı;
J559 – Trafik bilgileri kontrol ünitesi.
43 10 Motor yönetimi
44 15 J131 – Sürücü ısıtmalı koltuk kontrol ünitesi;

J132 – Ön yolcu ısıtmalı koltuk kontrol ünitesi.

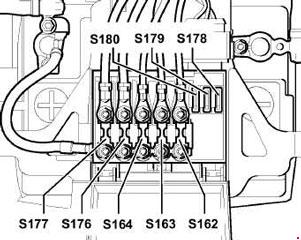

Sigortaların sigorta/batarya destek konumları

2000 Ağustos’a kadar

Seat Leon I (1999-2005) - sigorta kutusu

2000 Eylül’den itibaren

Seat Leon I (1999-2005) - sigorta kutusu
Numara
 Ampere [A]
 Açıklama
S162 50 Isıtmalı pimlerin ısıtması
S163 50 Motor yönetimi
S164 40 Radyatör fanı
S176 110 İç mekan
S177 110
150		 Alternatör (90 A)
Alternatör (120 A)
S178 30 ABS (pompa)
S179 30 ABS
S180 30 Radyatör fanı

Röle ve sigorta konumları

Seat Leon I (1999-2005) - sigorta kutusu
Röle kartındaki sigorta konumları
A – Koltuk ayar rölesi sigortası
b – V192 için sigortalar – Frenler için vakum pompası (Mayıs 2002’den itibaren)
C – Cam ayarlayıcı, merkezi kilit ve ısıtmalı dış ayna sigortası (sadece konfor sistemi ve cam ayarlayıcı olan modeller için)
Röle kartındaki röle konumları
1 J4 – İki tonlu kornanın rölesi (53)
2 J59 – X kontak boşaltma rölesi (18) J59 – X kontak boşaltma rölesi (100)
3 Boş
Reklam
4 J17 – Yakıt pompası rölesi (409) J52 – Buji rölesi (103)
V/VI J31 – Otomatik yıkama ve silme rölesi, far sıçratıcı sistemi olmayan (377), -far sıçratıcı sistemi olan (389), -yağmur sensörü olan (192)
Röle kartının üstündeki ek 13 pozisyonlu röle destek konumları, soldan direksiyonlu araçlar için
1 Boş
2 J398 – Arka kapak uzaktan açma rölesi (79)
J546 – Arka kapak uzaktan açma kontrol ünitesi (407)
3 Boş
4 J5 – Sis farı rölesi (53)
5 J453 – Çok fonksiyonlu direksiyon kontrol ünitesi (450)
6 J453 – Çok fonksiyonlu direksiyon kontrol ünitesi (450)
7 J508 – Stop lambası ışık azaltma rölesi (206)
8 J99 – Isıtmalı dış ayna rölesi (53)
J541 – Soğutucu kapama valfi rölesi (53)
9 J17 – Yakıt pompası rölesi, dört tekerlekli dizel (53)
10 J17 – Yakıt pompası rölesi (besleme pompası) (167)
11 J226 – Marş motoru kilidi ve geri vites lambası rölesi (175)
12 J317 – Terminal 30 güç besleme rölesi (109)
13 J151 – Sürekli soğutma devresi rölesi (53)
Soldan direksiyonlu araçlar için ek 13 pozisyonlu sigorta destek konumları:
D – Boş
E – Boş
F 15A S30 – Arka cam sileceği için tek sigorta (Aralık 2005’ten itibaren),
S144 – Alarm sistemi merkezi kilit sigortası (ATA göstergesi)
G 15A S111 – Hırsızlık önleyici sistem sigortası (ATA kornası)
1 J453 – Çok fonksiyonlu direksiyon kontrol ünitesi (450)
2 J453 – Çok fonksiyonlu direksiyon kontrol ünitesi (450)
3 J5 – Sis farı rölesi (53)
4 Boş
5 J398 – Arka kapak uzaktan açma rölesi (79)
J546 – Arka kapak uzaktan açma kontrol ünitesi (407)
6 Boş
7 J151 – Sürekli soğutma devresi rölesi (53)
8 J317 – Terminal 30 güç besleme rölesi (109)
Reklam
9 J226 – Marş motoru kilidi ve geri vites lambası rölesi (175)
10 J17 – Yakıt pompası rölesi (besleme pompası) (167)
11 J17 – Yakıt pompası, dört tekerlekli dizel (53)
12 J99 – Isıtmalı dış ayna rölesi (53)
J541 – Soğutucu kapama valfi rölesi (53)
J193 – Ateşleyici rölesi (53)
13 J508 – Stop lambası ışık azaltma rölesi (206)
D 15A Hırsızlık önleyici merkezi kilit sigortası (ATA göstergesi)
E 15A Hırsızlık önleyici sistem sigortası (ATA kornası)
Arka cam sileceği için tek sigorta (Aralık 2005’ten itibaren)
F – Boş
G – Boş
