Volvo V70 (1998-2016) – sigorta kutusu

Demir Emre

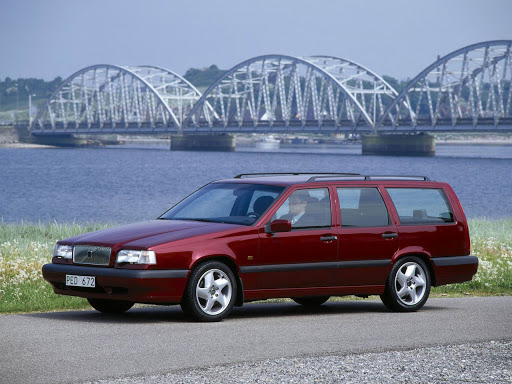

Volvo V70 I (1998) – sigorta kutusu şeması

Üretim yılı: 1998.

Volvo V70 (1998) sigara çakmağı sigortası (güç prizi) sigorta (?) sigorta kutusunda bulunmaktadır.

Rölanti / ana sigorta kutusu

Volvo V70 – sigortalar – ana kutu

Rölanti

Konum Açıklama
15 Sistem rölantisi
16 Hava pompası rölantisi
17 Marş
18 İklimlendirme
Reklam

Rölanti / ana sigorta kutusundaki sigortalar (sistem ana sigortaları)

No Açıklama Amp [A]
1 Elektrikli soğutma fanı 60
2 Ekstra sigorta kutusundaki sigortalar 50
3 Marş, hava pompası 50
4 ABS 50
5 Farlar 50
6 Ekstra sigorta kutusundaki sigortalar 60
7 Ekstra sigorta kutusundaki sigortalar 60
8 Kontrol modülleri – motor, otomatik şanzıman 60
9 – –
10 Ateşleme anahtarı, kontrol modülleri – motor/otomatik şanzıman 10
11 Yakıt enjektörleri 10
12 Yakıt pompası 20
13 Kontrol modülü – otomatik şanzıman 10
14 İklimlendirme rölantisi 10
Listelenen cihazların/sistemlerin bazıları yalnızca belirli modellerde mevcut olabilir.

Sigortalar

Volvo V70 – sigortalar – ek kutu
No Açıklama Amp [A]
1 – –
2 Merkezi kilitleme, sürüş modu anahtarları (otomatik şanz.) 10
3 ABS 10
Reklam
4 İmmobilizer (sadece Kanada) 10
5 İklimlendirme sistemleri, OBDII arıza teşhis 15
6 – –
7 Ses sistemi 15
8 İmmobilizer (sadece Kanada), yol bilgisayarı, ışık anahtarı 15
9 Elektrikli ısıtmalı arka koltuk (seçilen modeller) 20
10 Ateşleme anahtarı 15
11 Fren lambaları 10
12 – –
13 Acil durum lambaları; ön lambalar; uzaktan merkezi kilitleme. 15
14 Arka cam ve yan aynaların ısıtılması 30
15 Ekstra lambalar; açık kapı uyarı lambaları; bagaj, yük alanı aydınlatması; emniyet kemerlerini takma hatırlatıcısı; torpido aydınlatması. 10
16 Güç anteni; römork için elektrik prizi; aksesuarlar. 30
17 Ön sis farları 20
18 Ateşleme anahtarı hatırlatıcısı 10
Reklam
19 Sol far 15
20 Sağ far; far göstergesi. 15
21 Sol uzun far 15
22 Sağ uzun far 15
23 Sol ön ve arka konum lambaları; sol arka lamba; plaka lambaları. 10
24 Sağ ön ve arka konum lambaları; sağ arka lamba 10
25 Arka sis farı; arka sis farı göstergesi. 10
26 Far anahtarı 15
27 Geri vites lambaları; sinyal lambaları. 15
28 Isıtmalı koltuklar – ön, arka (bazı modeller) 25
29 Isıtmalı arka cam; şanzıman kilidi; emniyet kemerlerini takma hatırlatıcısı; hız sabitleyici; ısıtmalı yan aynalar; yanmış ampul uyarı sensörü. 10
30 – –
31 İç mekan fanı olan iklimlendirme sistemleri. 25
32 Ses sistemi 10
33 Arka kapak silecek/spreyleyici 15
34 Silecekler, ön cam spreyleyicileri; kornalar. 25
35 Aydınlatma aletleri; aksesuarlar; elektrikli tavan. 10
36 Arka güç prizi; elektrikli tavan. 15
37 Elektrik kontrollü pencereler, elektrikli tavan AUT/CB**
38 – –
39 Elektrikli koltuk (sürücü tarafı) AUT/CB**
40 Elektrikli koltuk (yolcu tarafı) AUT/CB**
Reklam
* Listelenen cihazların/sistemlerin bazıları yalnızca belirli modellerde mevcut olabilir. ** Bu, sigorta kutusunda bulunan otomatik bir anahtardır ve genellikle değiştirilmesi gerekmez.
Okumak  Volvo S90 (1997-2019) – sigorta kutusu

Volvo V70 – sigorta şeması

Üretim yılı: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2006, 2007.

Volvo V70’deki sigara çakmağı sigortası (güç prizi) 2000-2004 yılları arasında kabin içinde 13 numaralı sigorta ve 2005-2007 yılları arasında kabin içinde (kapak arkasında) 11 numaralı sigortadır.

Bagajdaki 12V prizi, yük alanındaki sigorta kutusunda 2000-2004 yılları arasında 7 numaralı ve 2005-2007 yılları arasında 8 numaralı sigortalara karşılık gelmektedir.

2000–2004

Kabin içindeki sigortalar

NumaraAçıklamaAmpere [A]
1Sol far10 A
2Sağ far10 A
3Farlar15A
4Uzun farlar20A
5Elektrikli sürücü koltuğu30A
6Elektrikli yolcu koltuğu30A
7Isıtmalı ön koltuk – sol15A
8Isıtmalı ön koltuk – sağ15A
9ABS5A
10Sol uzun far15A
11Sağ uzun far15A
12Far silecekleri15A
1312 V elektrik prizi20A
14Elektrikli yolcu koltuğu5A
15Ses sistemi5A
16Ses sistemi20A
17Radyo amplifikatörü30A
18Ön sis farları15A
19VNS ekranı (seçenek)15A
20Taşıma anahtarı15A
21Şanzıman modülü10 A
22Sinyal lambaları20A
23Far anahtarı modülü; Elektrik bağlantıları modülü; İklim kontrol sistemi; Entegre arıza teşhis arayüzü; Direksiyon kontrol modülleri.5A
24Genişletilmiş kanal rölantisi: İklimlendirme sistemi; Elektrikli ayarlanabilir sürücü koltuğu; Şanzıman.10 A
25Ateşleme; Marş motoru rölantisi.10 A
26Kontrol modülü – iklimlendirme fanı30A
27Merkezi kilitleme; Elektrikli pencereler15A
28Elektrikli tavan; Kapılardaki ışıklar; Makyaj aynası aydınlatması10 A
29Telefon (seçenek)10 A
30Ön ve arka konum lambaları – sol10 A
31Ön ve arka konum lambaları – sağ; Plaka aydınlatması.10 A
32Merkezi elektrik modülü; Açık kapılarda iç aydınlatma; Güç direksiyonu.10 A
33Yakıt pompası15A
34Elektrikli tavan15A
35Soğutma fanı; Elektrikli tavan.10
36Arka kapak; Elektrikli tavan.15
37Elektrik kontrollü pencereler, elektrikli tavanAUT/CB**
38 – –
39 Elektrikli koltuk (sürücü tarafı) AUT/CB**
40 Elektrikli koltuk (yolcu tarafı) AUT/CB**
* Listelenen cihazların/sistemlerin bazıları yalnızca belirli modellerde mevcut olabilir. ** Bu, sigorta kutusunda bulunan otomatik bir anahtardır ve genellikle değiştirilmesi gerekmez.

Volvo V70 – sigorta şeması

Üretim yılı: 2008, 2009, 2010.

Volvo V70’deki sigara çakmağı sigortası (güç prizi) motor bölümündeki 25 numaralı sigorta (ön ve arka koltuk) ve bagajdaki 6 numaralı sigorta (12 V prizi) dir.

2008

Motor bölümü

Motor bölümündeki sigorta atamaları (2008)

NumaraAçıklamaAmpere [A]
1CEM KL30A ana sigortası50
2CEM KL30B ana sigortası50
3RJBA KL30 ana sigortası60
4RJBB KL30 ana sigortası60
5RJBD KL30 ana sigortası50
6Ayrılmış
7PTC hava ısıtıcı (seçenek)100
8Ayrılmış
9Silecekler30
10Statik ısıtma (seçenek)25
11Fan40
12Ayrılmış
13ABS pompası40
14ABS valfleri20
15Ayrılmış
16Farların konum ayarı (seçenek) (aktif bi-xenon, bi-xenon)10
17CEM ana sigortası20
18Radar, ACC kontrol modülü (seçenek)5
19Hız bağımlı direksiyon5
20Motor kontrol modülü (ECM); SRS.10
21Isıtmalı memeler10
22I5T vakum pompası20
23Aydınlatma paneli5
24Far yıkayıcı15
2512 V prizi, ön ve arka koltuk15
26Açılır tavan (seçenek); Tavan konsolu/ECC (seçenek).10
27Rölanti, motor bölmesi5
28Ekstra farlar (seçenek)20
29Korna15
30Motor kontrol modülü (ECM)10
31Otomatik şanzıman kontrol modülü (seçenek)15
32Klima kompresörü15
33Rölanti bobinleri5
34Marş motoru rölantisi30
35Ateşleme bobinleri – dizel, ön ısıtma sistemi ile20/10
36Motor kontrol modülü (benzin/dizel)10/15
37Enjeksiyon sistemi15
38Motor valfleri10
39EVAR; Lambda sensörü; Enjeksiyon (benzin/dizel).15/10
40Motor bölmesi ısıtıcı (benzinli 5 silindir); Dizel yakıt filtresi ısıtıcı; Motor bölmesi ısıtıcı (5 silindir dizel).20/20
41Yakıt deposu sızıntı teşhisi (seçenek)5
42Ateşleme bujileri (Dizel)70
43Soğutma fanı50
44Soğutma fanı60

16 —33 ve 35 —41 numaralı sigortalar “MiniFuse” tipindedir.
8-15 ve 34 numaralı sigortalar “JCASE” tipindedir ve yalnızca yetkili Volvo servisinde değiştirilebilir.
1-7 ve 42-44 numaralı sigortalar “Midi Fuse” tipindedir ve yalnızca yetkili Volvo servisinde değiştirilebilir.

Torpido altında

Sigorta atamaları torpido altında (2008)

NumaraAçıklamaAmpere [A]
1Yağmur sensörü5
2SRS sistemi10
3ABS frenleri; Elektrikli park freni.5
4Gaz pedalı (seçenek); PTC hava ısıtıcı; Isıtmalı koltuklar (seçenek).7,5
5Ayrılmış
6ICM ekranı; CD ve radyo; RSE sistemi (seçenek).15
7Direksiyon modülü7,5
8Ayrılmış
9Ana dosya15
10Açılır tavan (seçenek)20
11Geri vites lambaları.7,5
12Ayrılmış
13Ön sis farı (seçenek)15
14Ön cam sileceği15
15Adaptif hız sabitleyici ACC (seçenek)10
16Ayrılmış
17Tavan aydınlatması; Sürücü kapısının kontrol paneli; Elektrikli yolcu koltuğu (seçenek).7,5
18Bilgilendirme ekranı5
19Elektrikli sürücü koltuğu (seçenek)5
20Ayrılmış
21Uzaktan anahtar alıcısı; Alarm; İklimlendirme sistemi.5
22Yakıt pompası20
23Elektrikli direksiyon kilidi20
24Ayrılmış
25Kilitleme: depo kapağı, arka kapak10
26Alarm sireni. ECK5
27Başlat/durdur düğmesi5
28Fren lambası anahtarı5
Yük alanı

Yük alanındaki sigorta atamaları (2008)

NumaraAçıklamaAmpere [A]
1Arka kapak kontrol modülü; Yük alanı aydınlatması.10 A
2Arka sis farı10 A
3Fren lambaları15A
4Yedek lambalar10 A
5Arka cam ısıtması; Rölanti 151.5A
6Arka kapak açma; Arka kapak kilidini açma.10 A
7Yük alanında 12 V prizi (seçenek)15A
8Merkezi kilitleme: arka kapılar, yakıt kapağı15A
9Römork (30)15A
10CD değiştirici; CD-ROM; VNS; Anten.10 A
11Elektrik modülü – aksesuarlar15A
12Arka kapak sileceği15A
13Difüzör yük alanı – subwoofer (seçenek)15A
14–
15Römork (15)20A
16–
17–
18–

2010

Sigortalar – motor bölmesi

A – Üst motor bölmesi

B – Ön motor bölmesi

C – Alt motor bölmesi

Volvo XC70 – sigortalar – motor bölmesi
NumaraAçıklamaAmpere [A]
1Devre kesici50
2Devre kesici50
3Devre kesici60
4Devre kesici60
5Devre kesici60
6––
7––
8Ön cam*40
9Silecekler30
10––
11İklimlendirme sistemi fanı40
12–
13ABS pompası40
14ABS valfleri20
15––
16Aktif far ayarı*10
17Merkezi elektrik modülü20
18ABS 155
19Hız bağımlı direksiyon*5
20Motor kontrol modülü (ECM); Şanzıman; SRS.10
21Isıtmalı memeler*10
22––
23Aydınlatma paneli5
24––
25––
26––
27Rölanti – motor bölmesi5
28Ekstra lambalar*20
29Korna15
30Motor kontrol modülü (ECM)10
31Otomatik şanzıman kontrol modülü15
32İklim kompresörü15
33Rölanti bobinleri5
34Marş motoru rölantisi30
35Ateşleme bobinleri20
36Motor kontrol modülü (ECM); Gaz kelebeği.10
37Enjeksiyon sistemi; Hava kütle sensörü (ECM).15
38İklim kompresörü; Motor valfleri; Motor kontrol modülü.10
39EVAP; Isıtılmış oksijen sensörü; Enjeksiyon.15
40––
41Yakıt sızıntısı tespiti5
42––
43Soğutma fanı80
44Elektrik direksiyonu100

Sigortalar – torpido

Volvo XC70 – sigortalar – torpido

Sigorta kutusu A: Genel sigortalar

Sigorta kutusu B: Kontrol modülü sigortaları

Konumlar: sigorta kutusu A

NumaraAçıklamaAmpere [A]
1İnteraktif sistemin otomatik anahtarı ve 16-20 numaralı sigortalar.40
2––
3––
4––
5––
6––
712 V prizi (bagaj bölmesi)15
8Sürücü kapısındaki kontrol20
9Yolcu kapısındaki kontrol elemanları20
10Yolcu arka kapısındaki kontrol elemanları20
11Yolcu arka kapısındaki kontrol elemanları20
12Uzaktan erişim*20
13Elektrikli sürücü koltuğu*20
14Elektrikli yolcu koltuğu*20
15––
16İnteraktif sistem kontrol modülü5
17Ses sistemi; Navigasyon ekranı*.10
18Ses sistemi15
19Bluetooth el kulaklığı5
20Arka yolcu eğlence sistemi (RSE)*7,5
21Elektrikli panoramik tavan*; Su birikintisi aydınlatması; İklimlendirme sistemi sensörü.5
2212 V prizi; Çakmak.15
23Isıtmalı arka koltuk* (yolcu tarafı)15
24Isıtmalı arka koltuk* (sürücü tarafı)15
25––
26Isıtmalı arka yolcu koltuğu (sağ)*15
27Isıtmalı arka yolcu koltuğu (sol)*15
28Park asistanı*; Römork kontrol modülü*; Park destek kamerası*.5
29AWD kontrol modülü*5
30Aktif süspansiyon sistemi*10

Konumlar: sigorta kutusu B

NumaraAçıklamaAmpere [A]
1Arka kapak sileceği15
2––
3Ekstra ön aydınlatma; Elektrikli koltuklar*.7,5
4Gösterge paneli aydınlatması5
5Adaptif hız sabitleyici; Çarpışma uyarısı*.10
6Ekstra aydınlatma; Yağmur sensörü*.7,5
7Direksiyon modülü7,5
8Merkezi kilitleme: yakıt kapağı10
9Conta15
10Ön cam spreyleyici15
11Arka kapak devre dışı bırakma10
12Arka kapak kilidi10
13Yakıt pompası20
14Uzaktan anahtar alıcısı; Alarm; İklimlendirme sistemi.5
15Direksiyon kilidi15
16Alarm, arıza teşhis sistemi5
17––
18Hava yastığı sistemi; Yolcu ağırlık sensörü.10
19Adaptif ön radar ile hız sabitleyici5
20Gaz pedalı; Aynaların otomatik karartma fonksiyonu; Isıtmalı arka koltuklar*.7,5
21Ses sistemi; CD çalar ve radyo; Premium Ses sistemleri.15
22Fren lambaları5
23Açılır tavan aktüatörü*20
24İmmobilizer5

Sigortalar – yük alanı

Volvo XC70 – sigortalar – bagaj
NumaraAçıklamaAmpere [A]
1Elektrikli park freni (sol taraf).30
2Elektrikli park freni (sağ taraf).30
3Isıtmalı arka cam30
4Römork prizi 2*15
5Elektrikli kontrol edilen arka kapak*20
6––
7––
8––
9––
10––
11Römork prizi 1*40
12––
Okumak  Volvo XC40 (2018-2022) – sigorta kutusu

Post correlati:

  1. Volvo C30 (2006-2013) – sigorta kutusu
  2. Volvo V40 (2013-2019) – sigorta kutusu
  3. Volvo S70 (1998-1999) – sigorta kutusu
  4. Volvo V40 I (1995-2004) – akü
  5. Volvo V70 III (2007-2016) – akü
  6. Volvo V90 Cross Country (2016) – sigorta kutusu
  7. Volvo XC60 Recharge Plug-in Hybrid (2021-2022) – sigorta kutusu
  8. Volvo XC40 Recharge Pure Electric (2022) – sigorta kutusu
Demir Emre

Demir Emre

Adım Emre Demir ve SigortaDiyagramı.com'un kurucusuyum. Yıllardır otomotiv elektroniği alanında çalışıyorum ve özellikle araç elektrik sistemlerinin tanılaması ve bakımı konusunda büyük bir tutkum var. Bu siteyi, kendi araçları için net ve güvenilir sigorta kutusu şemaları arayan herkese basit ve kapsamlı bir araç sunmak amacıyla oluşturdum. Hedefim, zamandan tasarruf etmenize yardımcı olmak, hataları önlemek ve elektriksel sorunları hızlı ve etkili bir şekilde çözmenizi sağlamaktır.
